Тунельні кожухи Global Proof:
розбір серії CSX Tunnel

У тунелі захисний кожух камери рідко виходить з ладу так, як це фіксує система моніторингу. Він не перестає відповідати на запити, не втрачає живлення, не видає помилку. Він поступово починає давати зображення, за яким уже не можна ідентифікувати подію, — або втрачає герметичність після кількох сезонів регламентної мийки, і вода потрапляє всередину раніше, ніж хтось перевіряв ущільнення.

Обидва сценарії мають спільну властивість: вони не виглядають як відмова обладнання. Тому на етапі проєктування вони найчастіше й не розглядаються. Кожух проходить у специфікації одним рядком — «кожух зовнішній, IP66, нержавіюча сталь» — і повертається до уваги інженера через два роки, коли оператор скаржиться на якість картинки на ділянці, яку неможливо обслужити без перекриття смуги.

Один приклад, щоб задати масштаб питання. Клас IP69K, який зазвичай згадують у контексті тунельних кожухів, підтверджує стійкість до струменя води температурою близько 80 °C під тиском 80–100 бар. Клас IP67 підтверджує занурення на глибину 1 м протягом 30 хвилин. Це не сусідні щаблі однієї шкали, а різні випробування — і саме тому вибір починається з того, що відбувається на об’єкті, а не з порівняння цифр.

Що насправді навантажує кожух у тунелі

Формулювання «важкі умови експлуатації» для проєктної роботи непридатне. Корисніше розкласти тунельне середовище на навантаження з різною природою відмови, бо кожне з них закривається окремим конструктивним рішенням — і кожне має бути перевірене окремо.

Аерозольне забруднення. Сажа, продукти зносу шин і гальмівних колодок, дрібнодисперсний пил осідають на оптичному вікні безперервно й рівномірно. Принципова відмінність від відкритої вулиці полягає не в кількості забруднення, а в тому, що в тунелі немає дощу, який частково змиває його з вертикальної поверхні скла. Результат — повільна деградація зображення без жодної діагностичної ознаки з боку обладнання.

Мийка під тиском. Це єдине навантаження, яке діє ззовні, циклічно й цілеспрямовано саме на ущільнення. На відкритому об’єкті такого сценарію не існує взагалі: там кожух зазнає дощу, вітру й сонця, але ніхто не спрямовує на нього гарячий струмінь під тиском у десятки бар. Виробник тунельних кожухів Global Proof прямо називає мийку типовою тунельною ситуацією в описі моделі CSX610T.

Важливо, що ця операція виконується не для камери. Миють тунель — облицювання, склепіння, світильники та знаки, бо сажа на поверхнях знижує світловіддачу освітлення й видимість знаків. Періодичність задає експлуатант дороги, виходячи з цих потреб, а обладнання, встановлене в межах перерізу, потрапляє під струмінь заодно. Тому клас захисту від мийки — це не спосіб обслуговування камери, а вимога до її стійкості під час чужої регламентної роботи, яка відбуватиметься незалежно від системи відеоспостереження.

Вода з іншого боку — підтоплення. Відмова дренажу, злива, що перевищує розрахункову, гасіння пожежі. Для камер у нижній частині поздовжнього профілю або на малих висотних позначках це окремий сценарій, який не тотожний мийці й не покривається тими самими випробуваннями. На практиці цей ризик враховують рідше, ніж мийку, хоча він може настати раніше.

Хлориди. Дорожні реагенти й сольовий аерозоль у замкнутому обсязі з обмеженим повітрообміном. Тут вирішальним стає не наявність «нержавіючої сталі» як такої, а її конкретна марка.

Обмежений сервісний доступ. Кожна операція обслуговування має вартість у вигляді перекриття смуги руху або нічного вікна робіт. Це переводить питання «як часто обслуговувати» з експлуатаційної площини в проєктну: рішення, яке вимагає регулярного втручання, у тунелі коштує принципово більше, ніж на відкритому майданчику.

Конденсат. Перепад температур на порталах і сезонні коливання вологості. Керується обігрівом і внутрішньою вентиляцією, але, як буде показано далі, лише в певному діапазоні температур.

Оптичне вікно як реальний ресурс системи

З перелічених навантажень саме забруднення оптики визначає, скільки часу система дає придатний результат. Корпус може простояти двадцять років — якість зображення почне падати значно раніше. Тому підхід до підтримання чистоти скла — перше конструктивне рішення, яке варто розібрати.

Відомі три підходи, і в кожного своя ціна.

Механічне очищення — склоочисник, омивач із резервуаром рідини. Дає передбачуваний результат для будь-якого типу забруднення, включно з важким. Але додає двигун, насос, бак і витратну рідину саме в тій точці, до якої важко дістатися.

Показово, що в тунельній лінійці Global Proof таких опцій немає — склоочисник і баки WTP5/WTP25 доступні в базовій промисловій серії CSX800, не в тунельних моделях.

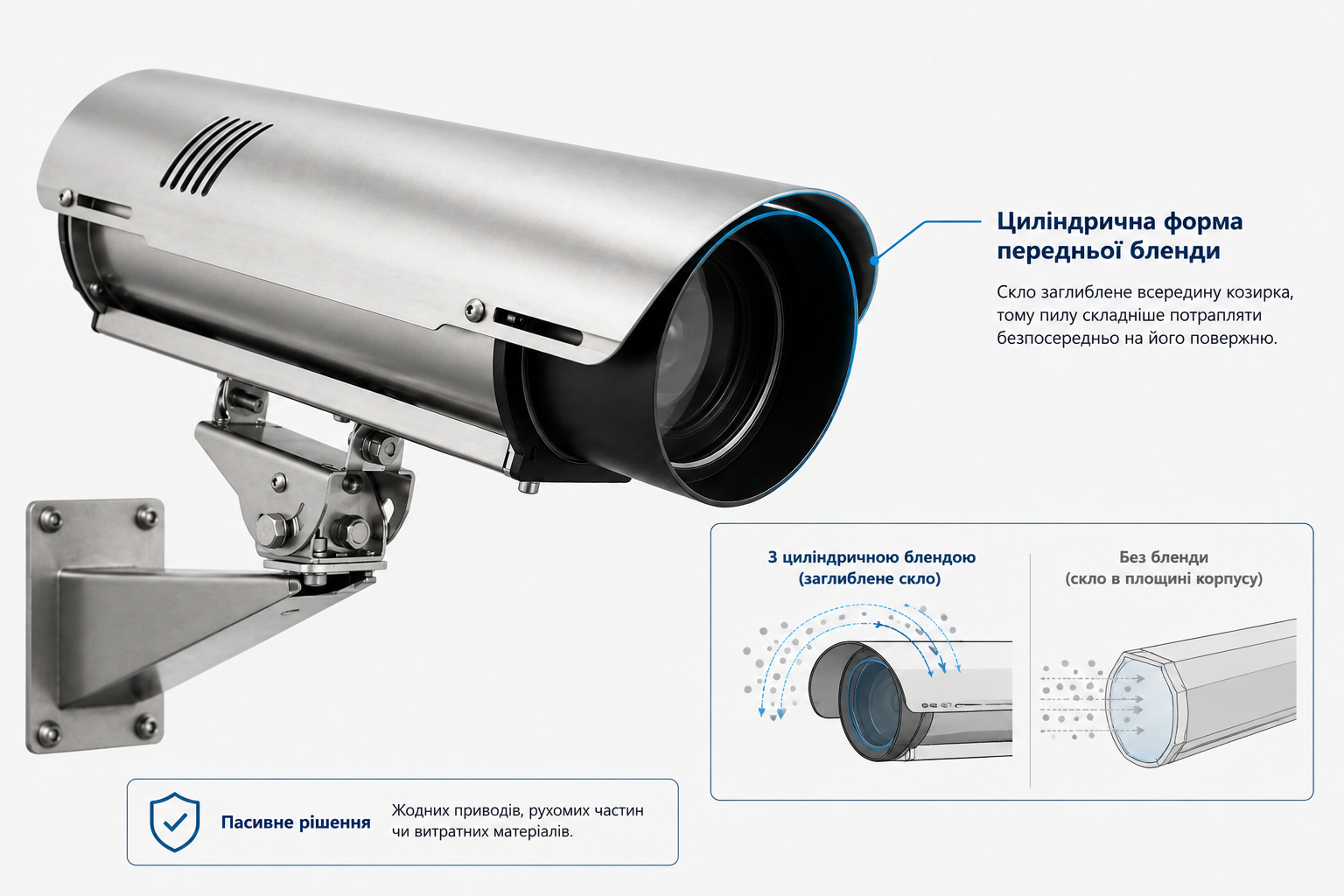

Пасивна конструкція переднього вузла. У всіх чотирьох тунельних моделях Global Proof — CSX610T, CSX615T POE, CSX810T і CSX815T POE — застосоване рішення, яке виробник називає clean glass. Це не окремий пристрій, а форма передньої бленди: скло заглиблене в циліндричний козирок, тому пилу дістатися до нього значно складніше, ніж до скла, виведеного в площину корпусу. Приводів, рухомих частин і витратних матеріалів тут немає.

Відмінність від механічного очищення полягає не лише у відсутності рухомих вузлів, а й у самій задачі. Склоочисник видаляє те, що вже осіло на склі. Clean glass утримує переднє скло вільним від пилових відкладень — тобто працює на запобігання осіданню, а не на видалення накопиченого. Цільове забруднення назване конкретно: пил і дрібнодисперсні частинки.

Для проєктувальника з цього випливає простий орієнтир. Рішення розраховане на пилове забруднення й не потребує ні обслуговування рухомих вузлів, ні поповнення витратних матеріалів. Очікуваний результат для конкретного об’єкта — з його інтенсивністю руху, характером забруднення й режимом вентиляції — оцінюють на етапі підбору конфігурації.

Наддув інертним газом. Третій підхід у портфелі Global Proof вирішує задачу з іншого боку: корпус заповнюється азотом під надлишковим тиском, що не дає волозі й забрудненню потрапити всередину — до камери й оптики. Він захищає внутрішній об’єм, а не зовнішню поверхню скла, і потребує періодичної підкачки газу, для чого передбачений відповідний клапан. Для об’єкта з дорогим доступом це не деталь, а регламентна операція, яку треба закладати в експлуатаційний бюджет.

Реалізований цей підхід у суміжній промисловій серії: модель CSX828P виробник призначає для морських, промислових і хімічних середовищ, і до тунельної лінійки з індексом «T» вона не належить. У самих тунельних моделях наддув не застосовується — CSX610T, CSX615T POE, CSX810T і CSX815T POE побудовані на пасивній конструкції переднього вузла. Це окремі рішення на різних платформах, а не варіанти комплектації однієї моделі.

Окремо варто розглянути характер забруднення. Масляні та смолисті плівки утримуються на поверхні адгезією, а не осідають як сухий аерозоль, тому рішення, розраховане на пилові відкладення, працює з ними менш передбачувано. Практичне значення це має для залізничних тунелів із дизельною тягою та ділянок із високою часткою вантажного трафіку: якщо очікуваний характер забруднення масляний, придатність конфігурації варто окремо оцінити на етапі підбору.

IP-маркування: три різні випробування, а не одна шкала

Це місце, де найчастіше виникає помилка специфікації, і водночас найпростіше для перевірки, щойно зрозуміла логіка позначень.

Другий цифровий розряд у коді IP не є накопичувальною шкалою. Кожне значення відповідає окремому методу випробування, і вище значення не означає, що пройдені всі попередні.

Код IP69K складається з першої цифри 6 — повна пилонепроникність — і позначення 9K. Цифри 7 або 8, що відповідають зануренню, у ньому немає, і відповідне випробування в цьому методі не проводиться.

Тепер прикладемо це до тунельної лінійки Global Proof.

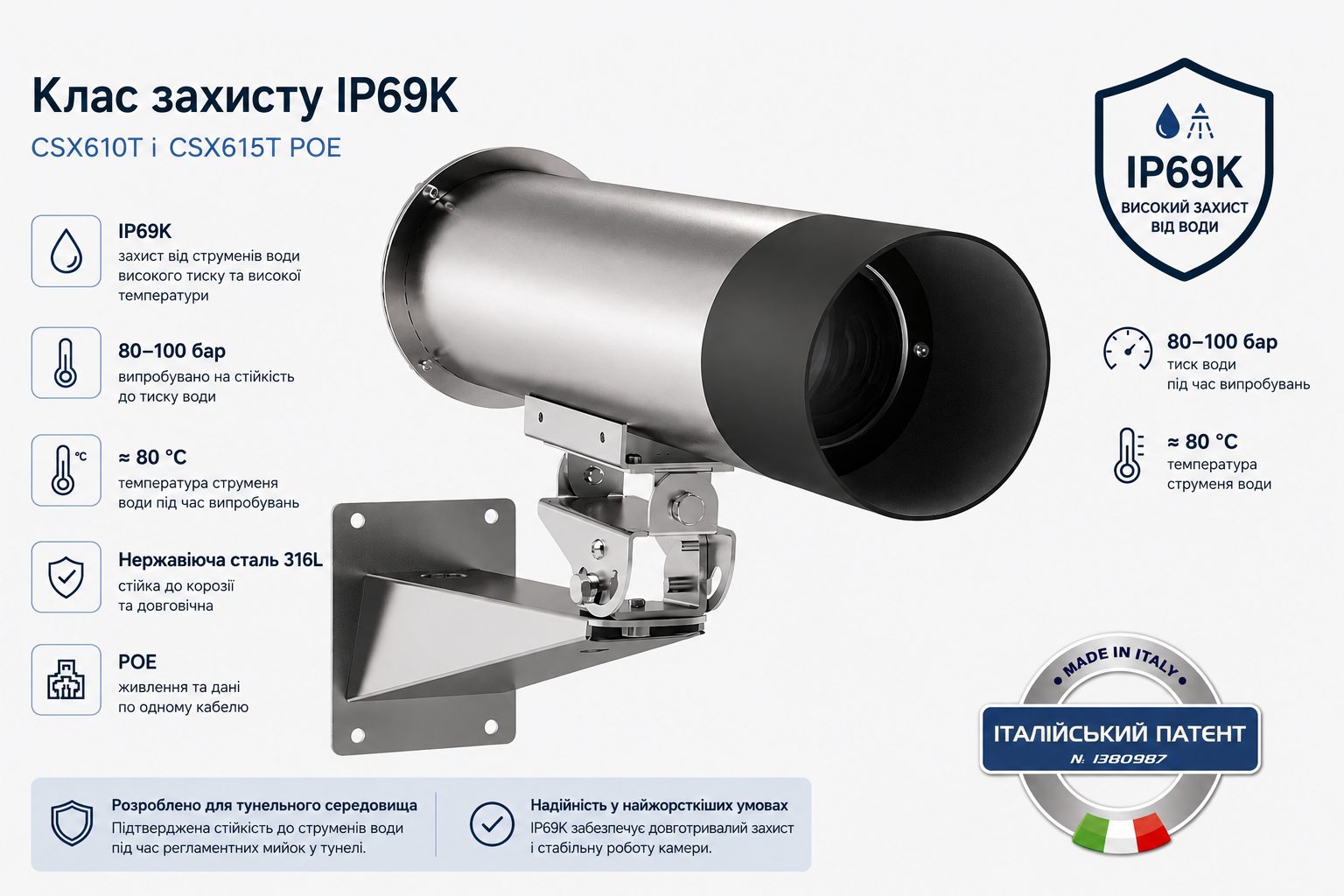

CSX610T і CSX615T POE марковані IP69K з прямим посиланням на DIN 40050-9 та CEI 60529. Мийка під високим тиском підтверджена. Занурення не заявлене.

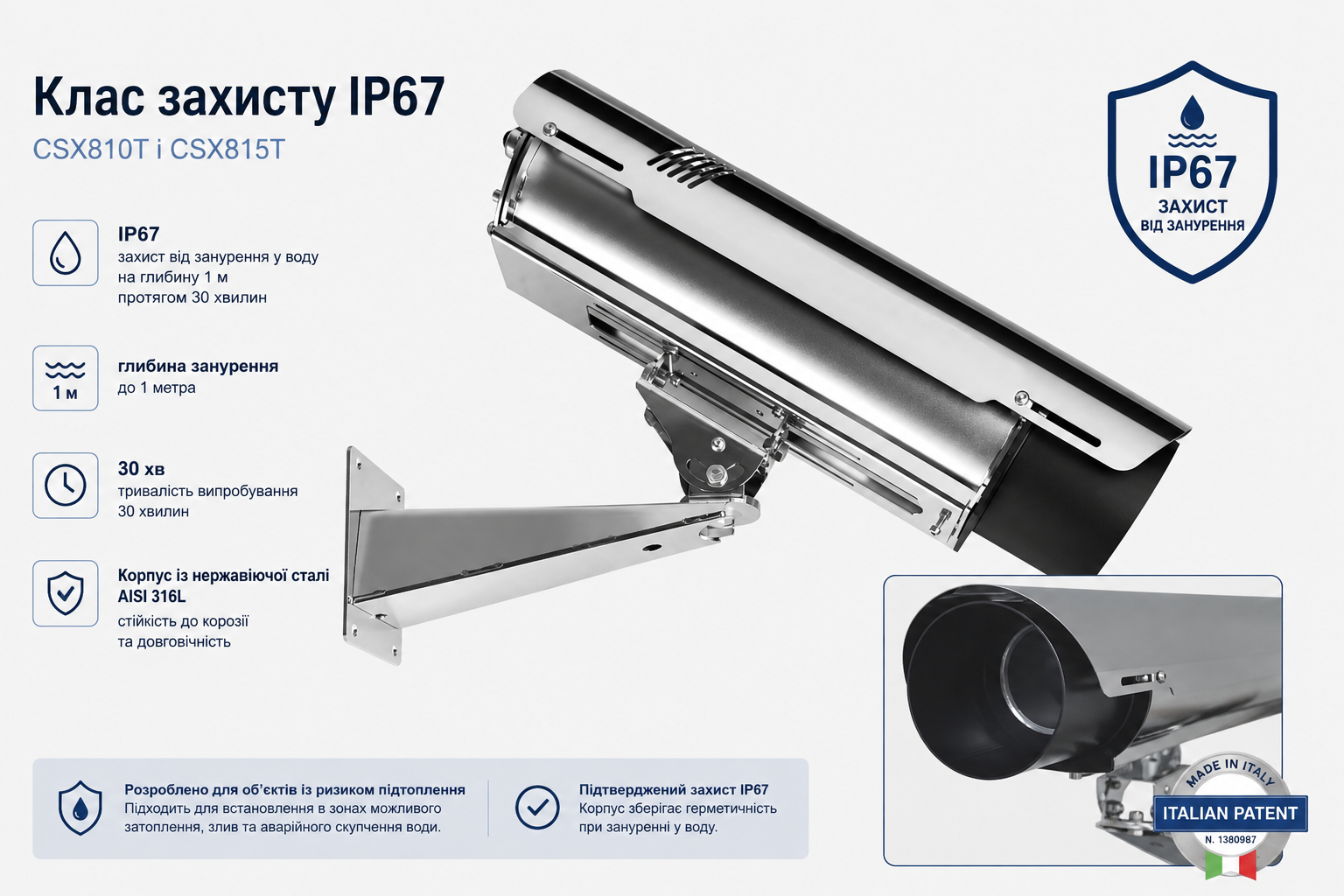

CSX810T і CSX815T POE марковані IP67. Занурення підтверджене, струменеве випробування не заявлене.

Практичний зміст цього розподілу такий: маркування описує конкретний сценарій впливу, тому й вибір робиться за сценарієм, який фактично присутній на об’єкті. Молодший типорозмір орієнтований на регулярну мийку під тиском, старший — на тимчасове затоплення.

Відсутність окремого маркування при цьому не означає, що конструкція не витримає відповідного впливу — вона означає, що такий сценарій не винесений у специфікацію. Якщо на об’єкті ймовірні обидва, конфігурацію доцільно узгодити з виробником до випуску проєктної документації.

Матеріал корпусу: чому марка сталі має бути в специфікації

Формулювання «корпус із нержавіючої сталі» в тунельній специфікації недостатнє. Сталь 304 і 316L поводяться в хлоридному середовищі по-різному: 316L містить 2–3 % молібдену, якого немає в 304, і саме молібден суттєво підвищує стійкість до пітингової та щілинної корозії. У тунелі з дорожніми реагентами ця різниця визначає ресурс корпусу.

Усі розглянуті моделі Global Proof виконані повністю з AISI 316L, включно з настінним кронштейном; кріплення нержавіючі, у моделях 8xx прямо вказано клас A4. Електрополірування, яке згадується в описі всіх моделей, — не косметична операція: гладша поверхня зменшує адгезію забруднення й площу зародження корозійних пошкоджень.

Тепловий режим і робота автоматики кожуха

Робочий діапазон із нагрівачем в усіх розглянутих моделях однаковий: від −20 до +60 °C. Нижню межу розширює подвійний нагрівач — окремий аксесуар, який замовляється разом із кожухом. Тут між моделями є різниця, яку легко пропустити при замовленні: нагрівачі з артикулами RD600, RD615 і RD815 знижують межу до −30 °C, тоді як RD810 — до −45 °C.

Автоматика кожуха працює за фіксованими порогами:

• нагрівач вмикається при +15 °C і вимикається при +22 °C (±3 °C);
• термостатована вентиляція вмикається при +37 °C і вимикається при +27 °C (±3 °C).

Між +22 і +37 °C обидві системи вимкнені. У цьому діапазоні тепловий режим камери визначається виключно її власним тепловиділенням і теплообміном корпусу з середовищем. Для камери зі значним споживанням, встановленої в тунелі з підвищеною температурою повітря, це слід перевіряти окремо — автоматика кожуха в цій зоні не втручається.

Варто розуміти й розподіл ролей між вузлами. Вентиляція вирівнює температуру всередині корпусу й не дає теплу від камери накопичуватися локально — це її задача, і з нею вона працює. Орієнтиром для теплового розрахунку при цьому залишається температура повітря в тунелі: на ділянках із підвищеною температурою баланс камери оцінюють саме від неї.

PoE: шість ват, які легко не помітити

У версіях без PoE обігрів живиться окремою лінією — 230 В змінного струму, 24 В змінного або постійного, 12 В постійного, залежно від виконання — і споживає до 30 Вт. У PoE-версіях усе обладнання кожуха працює від одного кабелю: камера, нагрівач і вентиляція ділять бюджет одного порту, тому нагрівач тут розрахований на 5 Вт, а вентиляція — на 1 Вт.

Для обох PoE-моделей — CSX615T POE і CSX815T POE — заявлена сумісність і з 802.3af, і з 802.3at, тож фактичний бюджет визначає клас порту комутатора:

Значення споживання наведені за технічними даними кожухів, потужність на пристрої — за параметрами IEEE 802.3af/at. Схему живлення камери всередині кожуха варто уточнити у виробника при підборі конкретної моделі камери.

Практичний висновок: клас PoE слід обирати за сумою «споживання камери + 6 Вт», а не за споживанням камери. Близько 7 Вт залишку при 802.3af покриває лише камери з невисоким споживанням, тому для кожуха з обігрівом практичним вибором стає 802.3at.

Друга відмінність PoE-версій стосується кабельної інфраструктури. CSX610T має два металеві кабельні вводи PG13,5, тоді як PoE-версії — один M25. Один ввід означає один кабель: конфігурація «PoE на камеру плюс окреме живлення обігріву» у стандартному виконанні недоступна.

Третя відмінність — габаритна, і лише в старшому типорозмірі. PoE-версії 8xx мають корисну довжину 260 мм проти 280 мм у версій без PoE. У молодшому типорозмірі такої різниці немає: і CSX610T, і CSX615T POE мають 250 мм.

Загальний наслідок для проєкту: PoE зменшує обсяг кабельної інфраструктури, але переносить навантаження на комутатор і його бюджет потужності. При десятках камер це перестає бути деталлю монтажу й стає параметром вибору активного мережевого обладнання.

Геометрія монтажу й сервісний доступ

Дві конструктивні особливості тунельної лінійки прямо впливають на вартість монтажу та експлуатації.

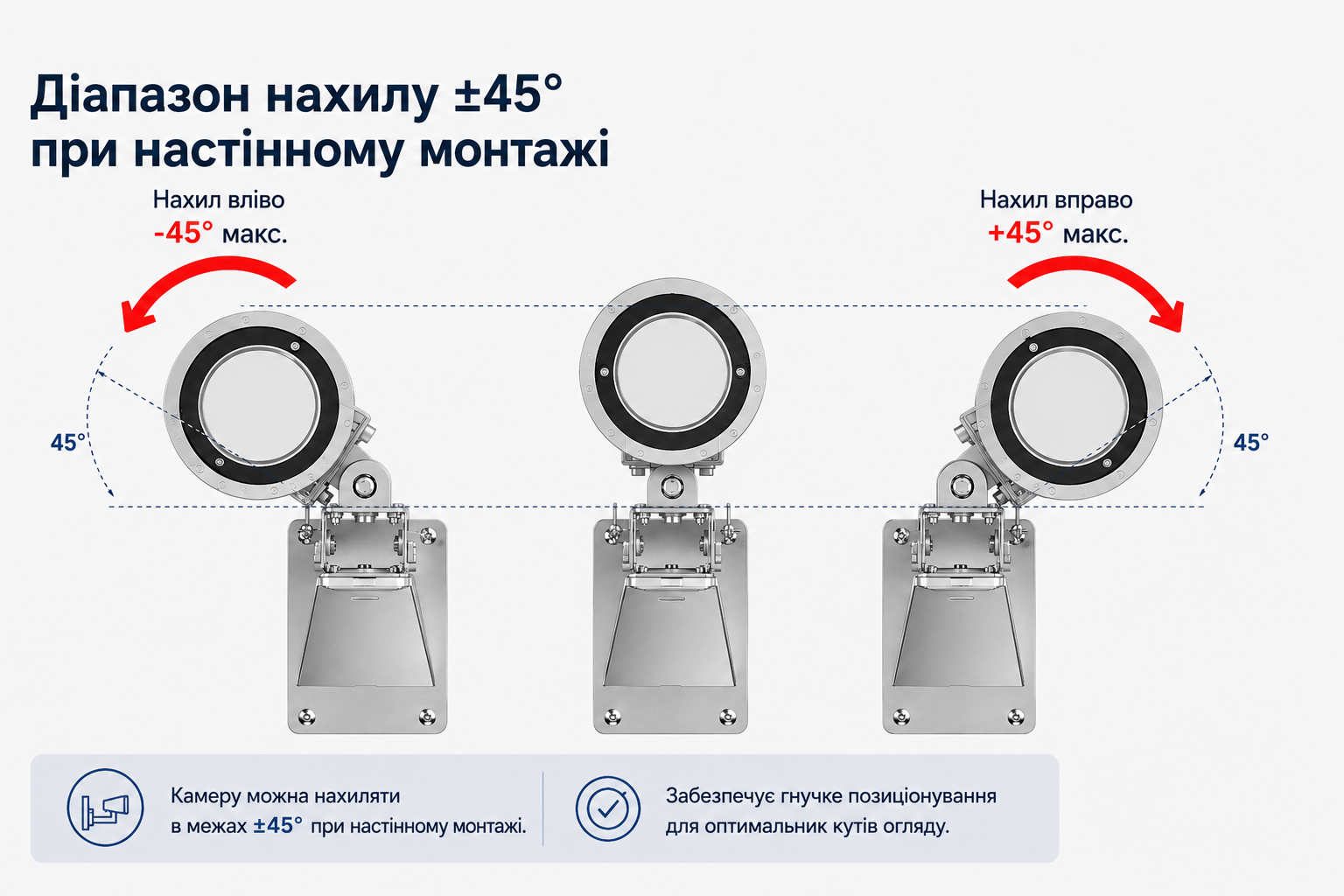

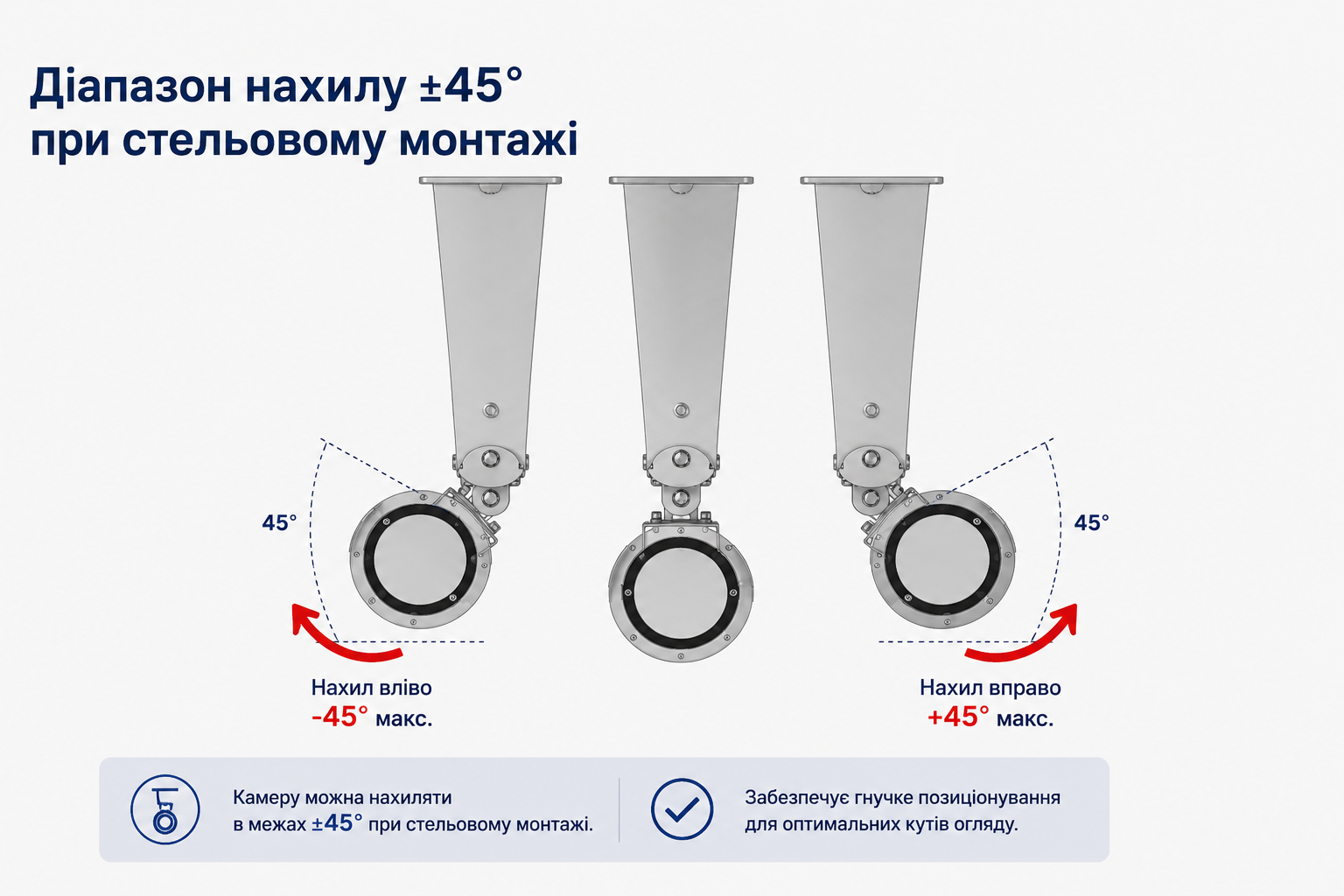

Шарнір із третьою віссю нахилу. Дозволяє встановлювати кожух на арочному склепінні або на стіні, не перпендикулярній до основи, і використовувати одну конфігурацію для настінного й стельового монтажу. Для проєктувальника це означає меншу номенклатуру кронштейнів у специфікації — а отже, менше позицій, які можна переплутати при замовленні або монтажі.

Висувна конструкція. Камера виймається без демонтажу всього вузла, що скорочує тривалість роботи на висоті.

Кілька моментів варто врахувати при плануванні експлуатації.

Обидва рішення скорочують тривалість роботи на висоті, але не змінюють самої потреби піднятися до кожуха. Тому вартість сервісу визначає кількість виїздів, а не тривалість кожного — і закладати в експлуатаційний розрахунок логічно саме її.

Другий момент стосується ущільнень. Кожух, який після обслуговування знову працюватиме в умовах мийки під високим тиском, доцільно обслуговувати з перевіркою їхнього стану, а не лише з обслуговуванням самої камери. Періодичність такої перевірки варто узгодити з виробником: вона залежить від режиму мийки на конкретному об’єкті.

Страхувальний трос і фіксуючі гвинти входять до складу CSX610T. Для монтажу над проїзною частиною наявність страхувального елемента варто зафіксувати в специфікації окремим рядком і узгодити виконання при підборі: протикрадіжна фіксація й страхування від падіння вирішують різні задачі й мають різні вимоги.

Ще дві деталі для специфікації. Моделі 8xx постачаються із сонцезахисним козирком з AISI 316L — він працює на порталах і відкритих ділянках, тож для позицій усередині тунелю це радше питання комплектації, ніж функції. І навпаки: невелика маса кожухів дозволяє встановлювати їх на компактних поворотних пристроях через адаптерну плиту SNF800 — граничну масу камери для такого монтажу варто уточнити при підборі.

Габарити камери й оптика

Другий параметр вибору — габарити камери з об’єктивом. Зіставляти його з режимом мийки треба одночасно, а не послідовно.

Таблиця показує логіку лінійки. Молодший типорозмір розрахований на об’єкти з регулярною мийкою під тиском; старший дає більший внутрішній об’єм для камер, які в цей габарит не вміщуються. Тому габарити камери й режим мийки зіставляють одночасно — разом вони й визначають типорозмір.

Ще одне практичне зауваження. Картки товару в каталогах іноді змішують поля різних серій, тому параметри для специфікації беруть із технічних даних виробника.

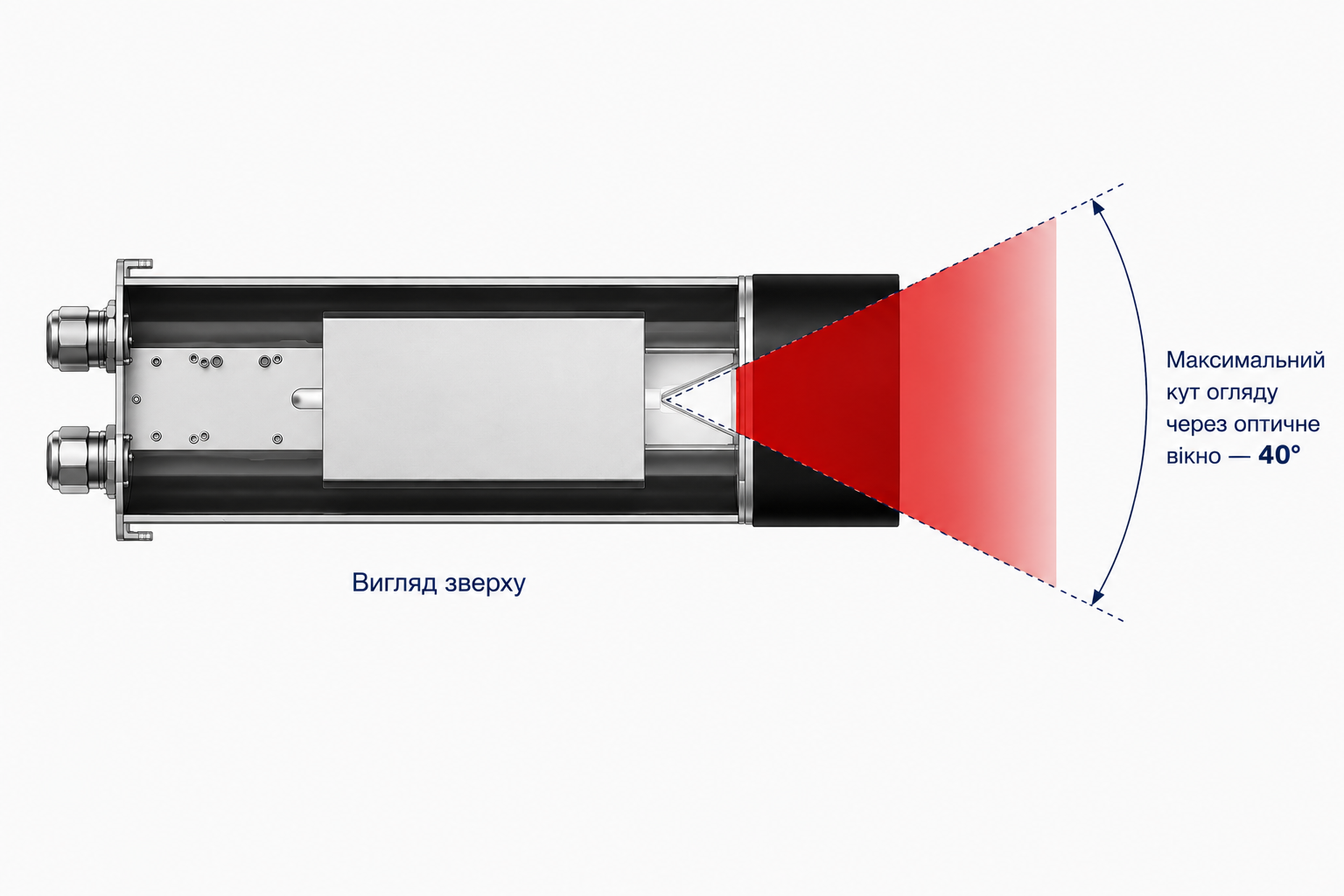

Друге спостереження стосується оптики. Оптичне вікно в усіх моделях однакове — Ø75 мм. Тобто більший внутрішній об’єм старшої серії дає місце під більший корпус камери, але не під більше вікно.

Звідси практичний момент при підборі оптики: посадкове місце під камеру Ø95 мм саме по собі не визначає, який об’єктив працюватиме через вікно Ø75 мм без віньєтування — орієнтовно робочий діаметр оптики обмежений 70–75 мм. Виробник окремо наводить і максимальний кут огляду через вікно кожуха. Конкретну пару «камера з об’єктивом — кожух» варто перевірити на етапі підбору.

Послідовність рішень при виборі

Порядок кроків має значення: більшість переробок виникає тоді, коли камеру обирають до кожуха, а регламент мийки з’ясовують після монтажу.

01

Отримати регламент мийки об’єкта — тиск, температура, періодичність, відстань. Це визначає, чи взагалі допустима серія 8xx.

02

Врахувати умови водовідведення на конкретній висотній позначці монтажу: маркування IP69K охоплює струменеву мийку, але не занурення.

03

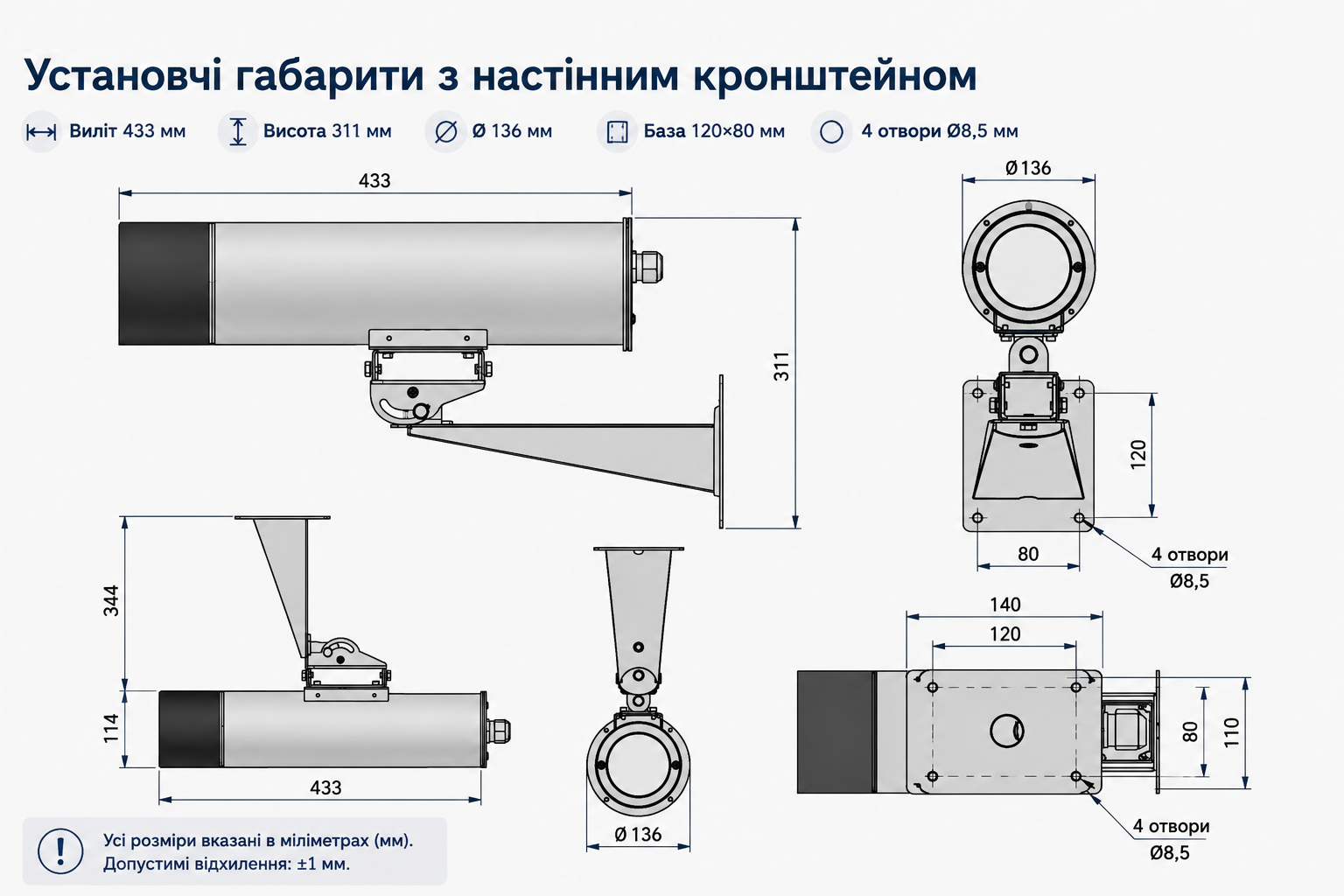

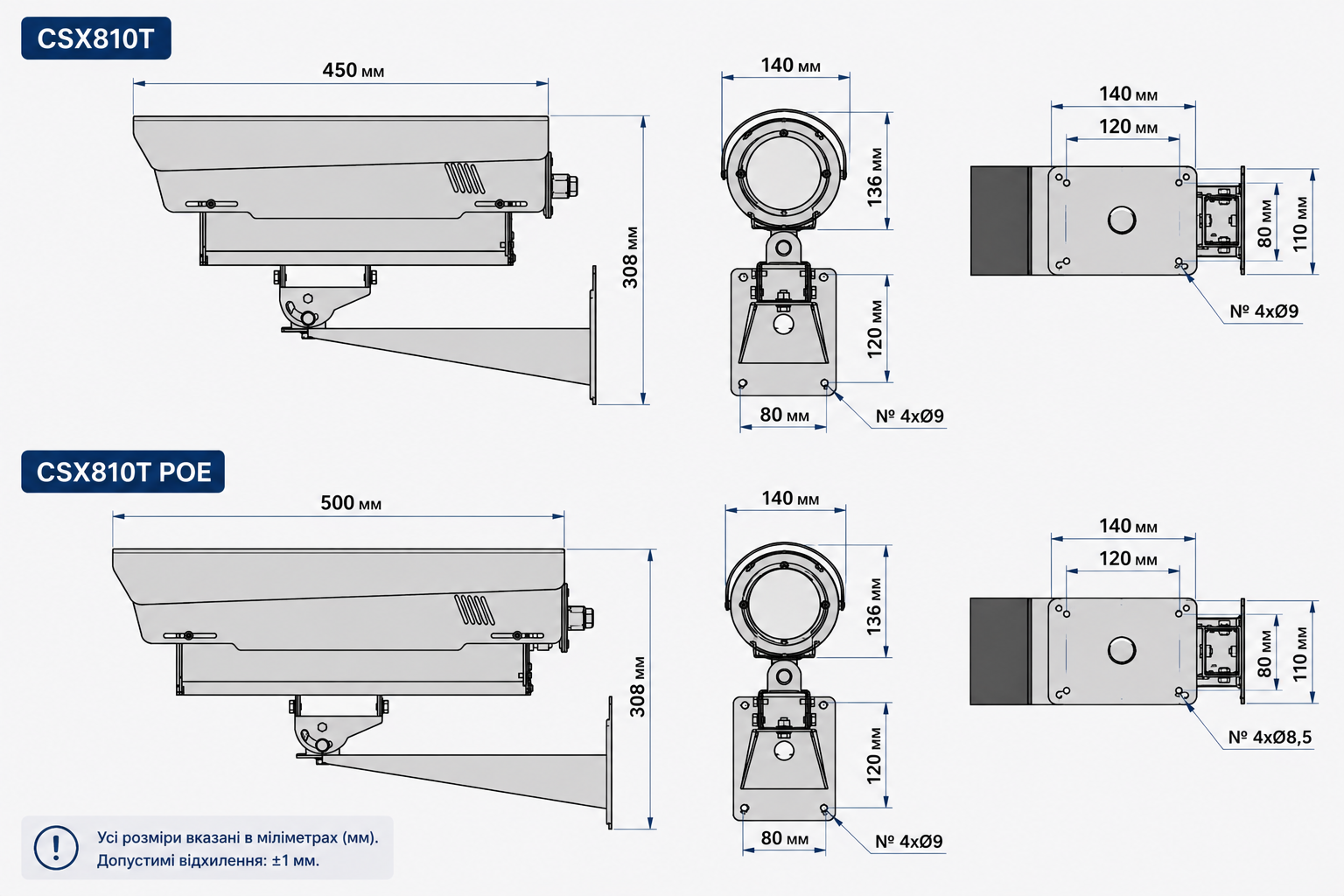

Перевірити габарити камери з об’єктивом проти 79×76×250 мм для 6xx і 78×77 мм або Ø95 × 280 мм (260 мм для CSX815T POE) для 8xx.

04

Звірити результати кроків 1 і 3. Якщо об’єкт вимагає IP69K, а камера не вміщується в молодший типорозмір, рішення шукають поза межами цієї пари: інша камера, інший кожух, коригування регламенту мийки. Питання варто закрити на етапі підбору.

05

Визначити температурний профіль і потребу в подвійному нагрівачі — з урахуванням різниці між −30 і −45 °C у різних моделях.

06

Оцінити інфраструктуру живлення. За PoE — розрахувати клас за сумою «камера + 6 Вт».

07

Опрацювати геометрію монтажу — шарнір, адаптери, потреба в поворотному пристрої.

08

Сформувати перелік питань до виробника — за позиціями, які потребують уточнення для конкретного об’єкта.

Нормативний контекст

Директива 2004/54/EC встановлює мінімальні вимоги безпеки для автомобільних тунелів мережі TEN-T довжиною понад 500 м, включно з системами моніторингу. Настанови PIARC рекомендують розміщення камер автоматичного виявлення інцидентів із кроком 50–80 м для забезпечення резервування покриття. В Україні проєктування тунельної інфраструктури регулює ДБН В.2.3-27:2023.

Ці документи визначають кількість камер, а отже й кількість кожухів у проєкті, але технічних параметрів самого кожуха не задають — на практиці специфікація спирається на гармонізовані міжнародні стандарти.

Що варто уточнити на етапі підбору

Кілька параметрів має сенс закрити до випуску специфікації — щоб вони не спливали під час монтажу чи експлуатації.

Це звичайний перелік передпроєктних питань — саме їх ми закриваємо разом із проєктувальником на етапі підбору конфігурації.

Що з цього випливає

Вибір кожуха для тунельної камери визначають два параметри об’єкта, і обидва належать не до каталогу, а до експлуатації: фактичний регламент мийки й габарити камери з об’єктивом. Усе інше — матеріал, обігрів, тип живлення, геометрія кріплення — уточнює рішення, але не змінює його.

У розглянутій лінійці ці параметри розведені по типорозмірах. Молодший сертифікований на мийку під високим тиском і має внутрішній простір 79×76 мм при корисній довжині 250 мм. Старший дає більший об’єм для камер, які в цей габарит не вміщуються. Тому обидва параметри зіставляють одночасно — і роблять це до випуску специфікації, а не після монтажу.

Практична рекомендація зводиться до двох питань, які варто поставити до того, як у проєкті з’явиться конкретна модель. Як і чим миють цей тунель. Яка камера з яким об’єктивом закладена в проєкт. Відповіді на них звужують вибір швидше й надійніше, ніж порівняння характеристик.

Наступний крок

FortiSec працює з Global Proof як проєктний дистриб’ютор і супроводжує підбір конфігурації на етапі, коли специфікація ще не зафіксована.

Якщо ви готуєте проєктну документацію або специфікацію: надішліть модель камери з об’єктивом і регламент мийки об’єкта — ми перевіримо габаритну сумісність із внутрішнім простором кожуха та відповідність класу захисту фактичній процедурі обслуговування до того, як специфікація піде в роботу.

Якщо потрібні дані, яких немає у стандартних технічних описах — поведінка ущільнень і періодичність їхньої перевірки, робота clean glass у конкретних умовах об’єкта, механічна стійкість на ділянках із рухом обслуговуючої техніки, розмірні дані для проєктної документації — ми відповідаємо з практики монтажу й експлуатації цих кожухів.

Якщо ви оцінюєте рішення для тиражування: розберемо конфігурацію під конкретний об’єкт — типорозмір, обігрів, клас PoE, комплект кріплення — з розрахунком бюджету живлення на всю ділянку.

Технічні дані наведено за документацією Global Proof: CSX610T (rev. 2506), CSX615T POE (rev. 2506), CSX810T (rev. 2814), CSX815T POE (rev. 2510), CSX828P (rev. 0615). Методики випробувань — ISO 20653 / DIN 40050-9 та IEC 60529. Параметри живлення — IEEE 802.3af/at.
