Інженерний огляд
Детекція присутності на 60 ГГц: як спроєктувати зону на TAKEX MMW-3.
Пасивний інфрачервоний датчик не бачить нерухому людину. Це не дефект конкретної моделі й не питання налаштування чутливості — це властивість принципу. Піроелемент реагує на зміну теплового потоку в часі. Людина, яка припинила рух, перестає створювати цю зміну, і за кілька секунд для PIR вона зникає.
Для автоматики освітлення це дрібниця. Для охорони приміщення — ні. Порушник, який завмер; людина, яка втратила свідомість; пацієнт, який упав і не рухається — усі ці сценарії лежать рівно в сліпій зоні PIR, і жодне налаштування її не закриває.

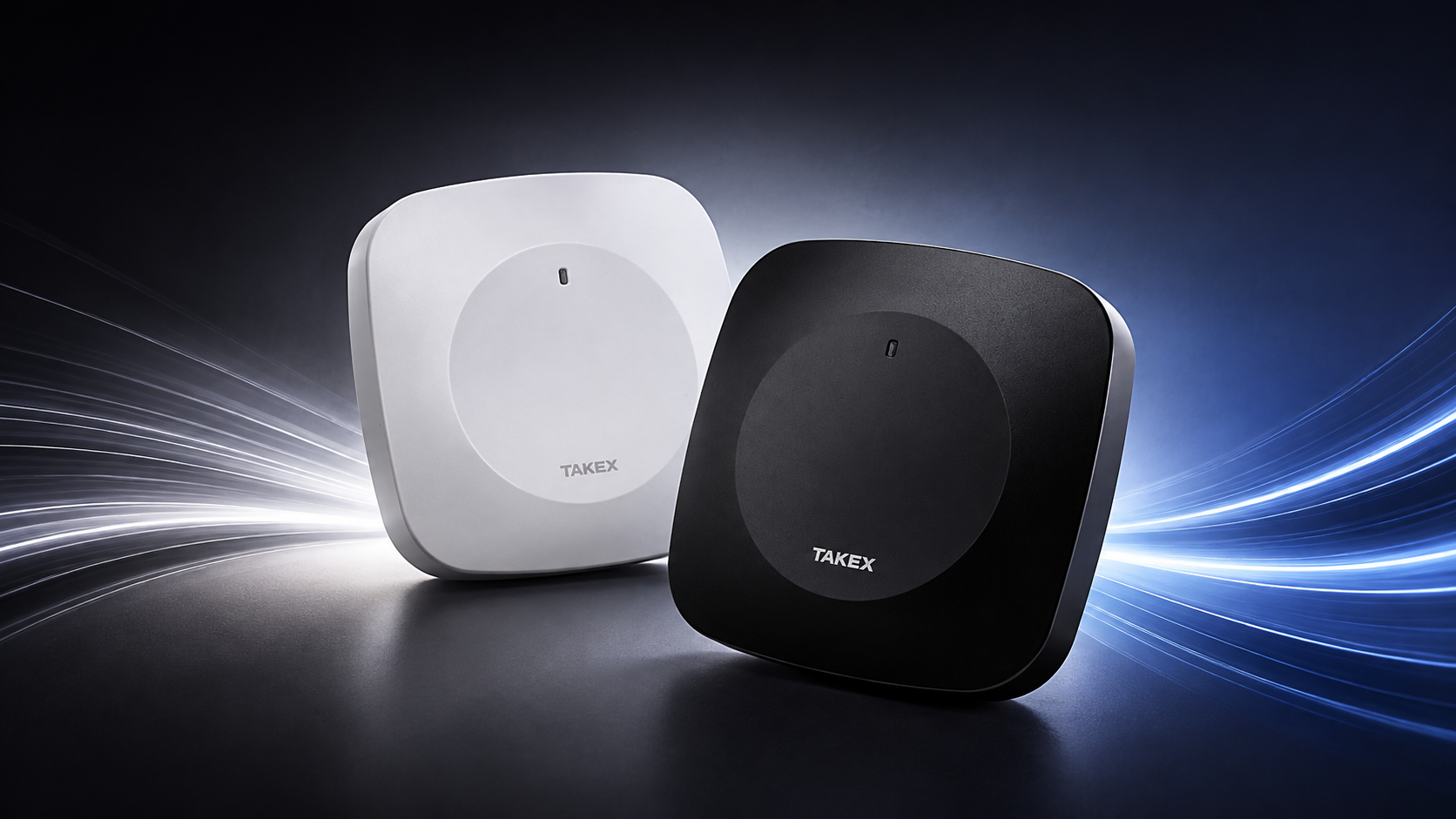

Мілехвильові детектори присутності існують саме для цієї задачі. TAKEX MMW-3 — представник цього класу, і нижче розібрано, як правильно закласти його в проєкт: які він дає інструменти, як рахувати покриття, на що зважати при виборі точки монтажу і які параметри варто підтвердити натурно.
1. Що дає 60 ГГц
Радар діапазону 60 ГГц має довжину хвилі близько 5 мм. Це і визначає його поведінку: рухи амплітудою в кілька міліметрів — коливання грудної клітки при диханні, мікрозміщення тіла — дають вимірюваний фазовий відгук. Саме тому сенсор утримує людину, яка стоїть нерухомо, тоді як PIR її вже втратив.
З цього ж принципу випливають кілька практично корисних властивостей.
Незалежність від освітленості й температури повітря.
Радар не працює з тепловим контрастом, тому температура в приміщенні не звужує його зону так, як це відбувається з PIR влітку. Зміна освітлення, увімкнення прожектора, сонячна пляма на підлозі для нього не існують.
Відсутність оптики, яку треба обслуговувати.
Немає лінзи Френеля, яка запилюється, немає вікна, яке треба протирати за регламентом, немає деградації характеристики від забруднення поверхні.
Дуже низька випромінювана потужність.
Паспортне значення — 6,0 дБм максимальної середньої еквівалентної ізотропно випромінюваної потужності, тобто близько 4 мВт. Для порівняння, це приблизно на два порядки менше за типову потужність мобільного телефона. Пристрій сертифіковано за FCC Part 15 Class B, RED 2014/53/EU, має маркування UKCA та RCM — тобто радіочастотну частину закрито виробником, і інтегратору не доводиться розбиратися з нею самостійно.
Мале споживання й широкий діапазон живлення.
9–28 В постійного струму без дотримання полярності, до 40 мА. Датчик підключається до будь-якого типового джерела охоронної системи; вимога до джерела — відповідність IEC 60950-1 SELV/LPS або IEC 62368-1 ES1/PS2, що для приладного живлення охоронних систем є нормою.
2. Виходи
Пристрій має три релейні виходи:
- Alarm — сухий контакт з вибором N.C./N.O., утримується безперервно під час детекції, мінімум 2 секунди, 30 В 0,2 А;
- Trouble — сухий контакт N.C., при зниженій напрузі живлення або несправності сенсора;
- Tamper — сухий контакт N.C., при знятті кришки, 30 В 0,1 А.
Три незалежні лінії стану на компактному внутрішньому датчику — набір повніший за типовий для цього класу. Мінімальні 2 секунди утримання гарантують зчитування панеллю з будь-яким періодом опитування. Для проєкту важливо врахувати одне: датчик передає стан зони, тому будь-яка аналітика — підрахунок подій, кореляція між приміщеннями — будується на верхньому рівні, а кількість зон, які потрібно розрізняти, задає кількість входів панелі.
3. Інструменти налаштування
Для пристрою такого розміру набір регулювань доволі повний.

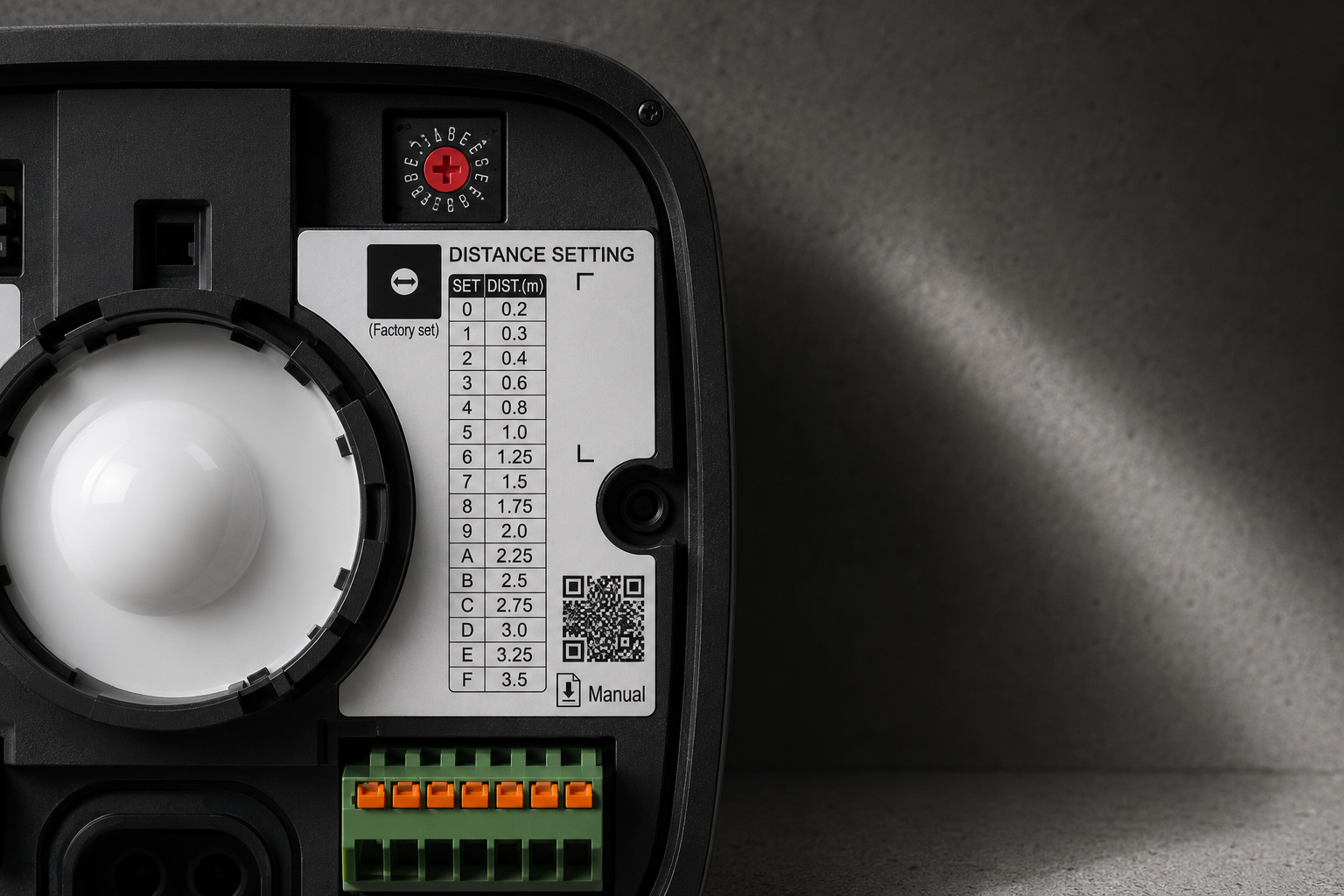

Шістнадцять градацій дальності. Задаються поворотним перемикачем:
| Положення | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|---|
| Дальність, м | 0,2 | 0,3 | 0,4 | 0,6 | 0,8 | 1,0 | 1,25 | 1,5 |
| Положення | 8 | 9 | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|---|
| Дальність, м | 1,75 | 2,0 | 2,25 | 2,5 | 2,75 | 3,0 | 3,25 | 3,5 |
Шкала нелінійна й це зроблено осмислено: у ближній зоні крок 0,1–0,2 м, бо там кожні десять сантиметрів вирішують, спрацює пристрій від руки чи від людини, яка проходить повз. На робочих дистанціях охорони крок становить 0,25 м — достатньо, щоб відсікти конкретну перешкоду, не втрачаючи корисної зони. Положення 0 (0,2 м) — це і є заявлений безконтактний режим; окремого перемикача для нього не потрібно.
- Поворот лінзи на 90° у версії MMW-3W. Зона W-версії витягнута, і поворот лінзи з фіксацією перемикає її орієнтацію з горизонтальної (заводська, «Landscape») на вертикальну («Portrait»). Практично це означає, що один і той самий пристрій закриває або широкий прохід, або високий вузький простір — без заміни моделі. У MMW-3S лінза зафіксована.

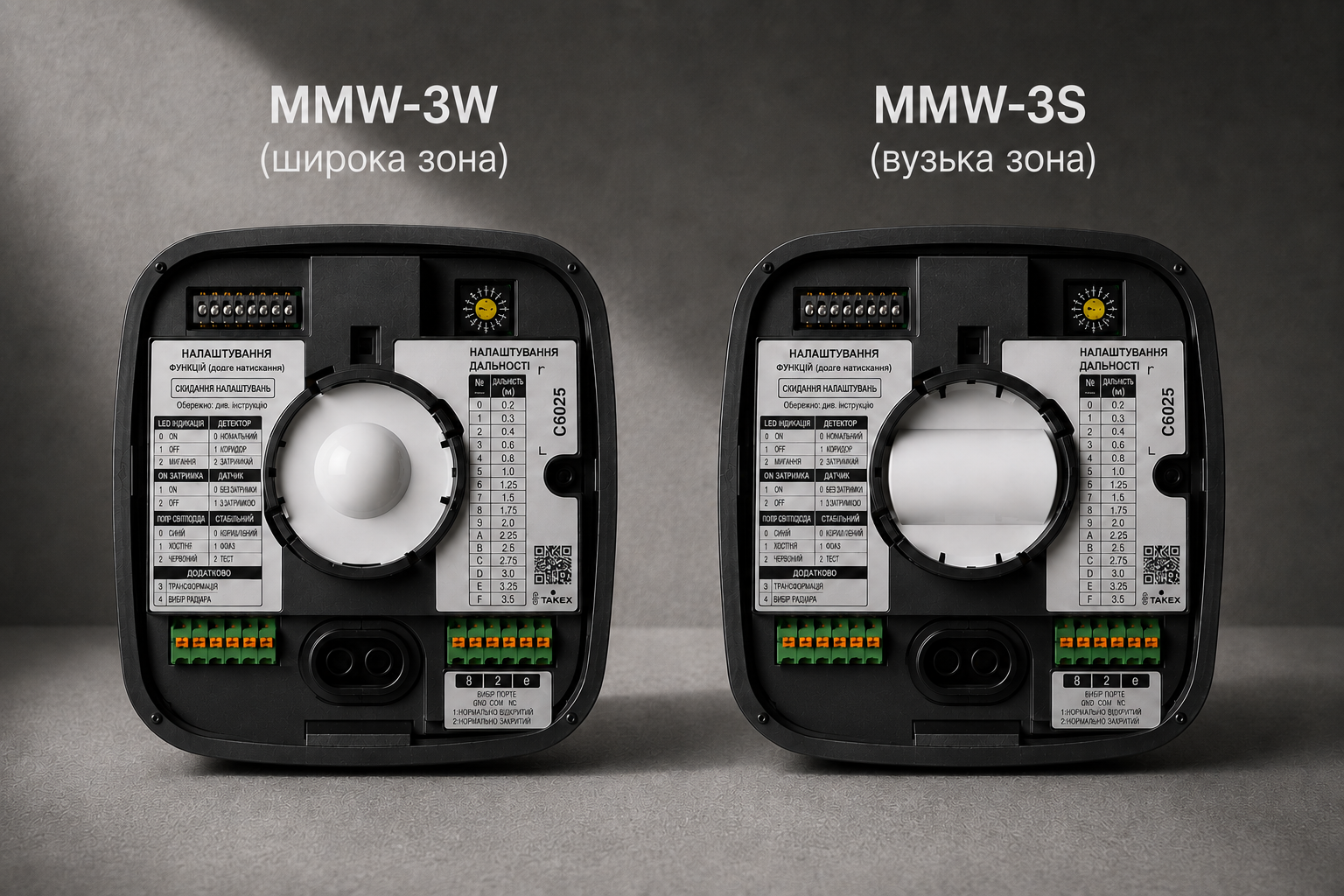

- Дві версії під різні задачі. MMW-3W — широка зона для приміщення чи проходу. MMW-3S — вузька, для дверного отвору, кабіни, окремої точки.
- Таймер затримки на увімкнення (on-delay): вимкнено / 10 с / 15 хв / 30 хв. Положення 10 с працює як фільтр коротких завад. Положення 15 і 30 хвилин — це вже виявлення тривалого перебування.
- Перемикач чутливості Standard / Low — інструмент першої допомоги, якщо на об’єкті проявилися хибні спрацювання.
- Індикація Memory. У ввімкненому стані після детекції жовтий індикатор блимає 3 хвилини, потім світиться 47 хвилин і гасне, причому час світіння ретригерується при новій детекції. Разом це дає близько години пам’яті про подію. Під час обходу це дозволяє побачити, чи була присутність у приміщенні за останню годину, не звертаючись до панелі.
- Зумер — локальна звукова індикація детекції, зручна під час пусконалагодження й перевірок.
4. Як рахувати покриття

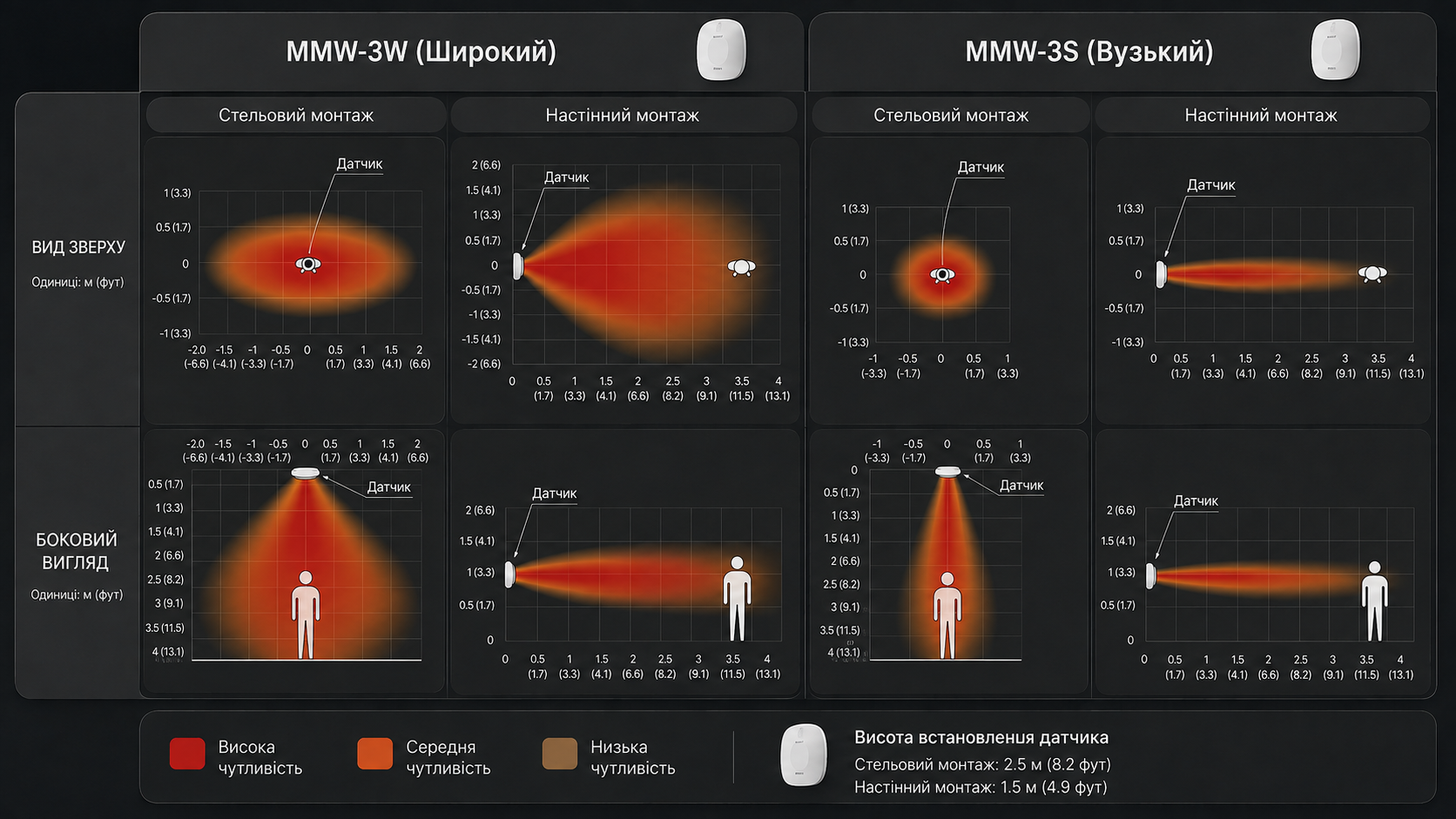

Чотири комбінації монтажу дають такі орієнтовні зони:
| Виконання й монтаж | Пляма (вигляд зверху) | Глибина (вигляд збоку) |
|---|---|---|

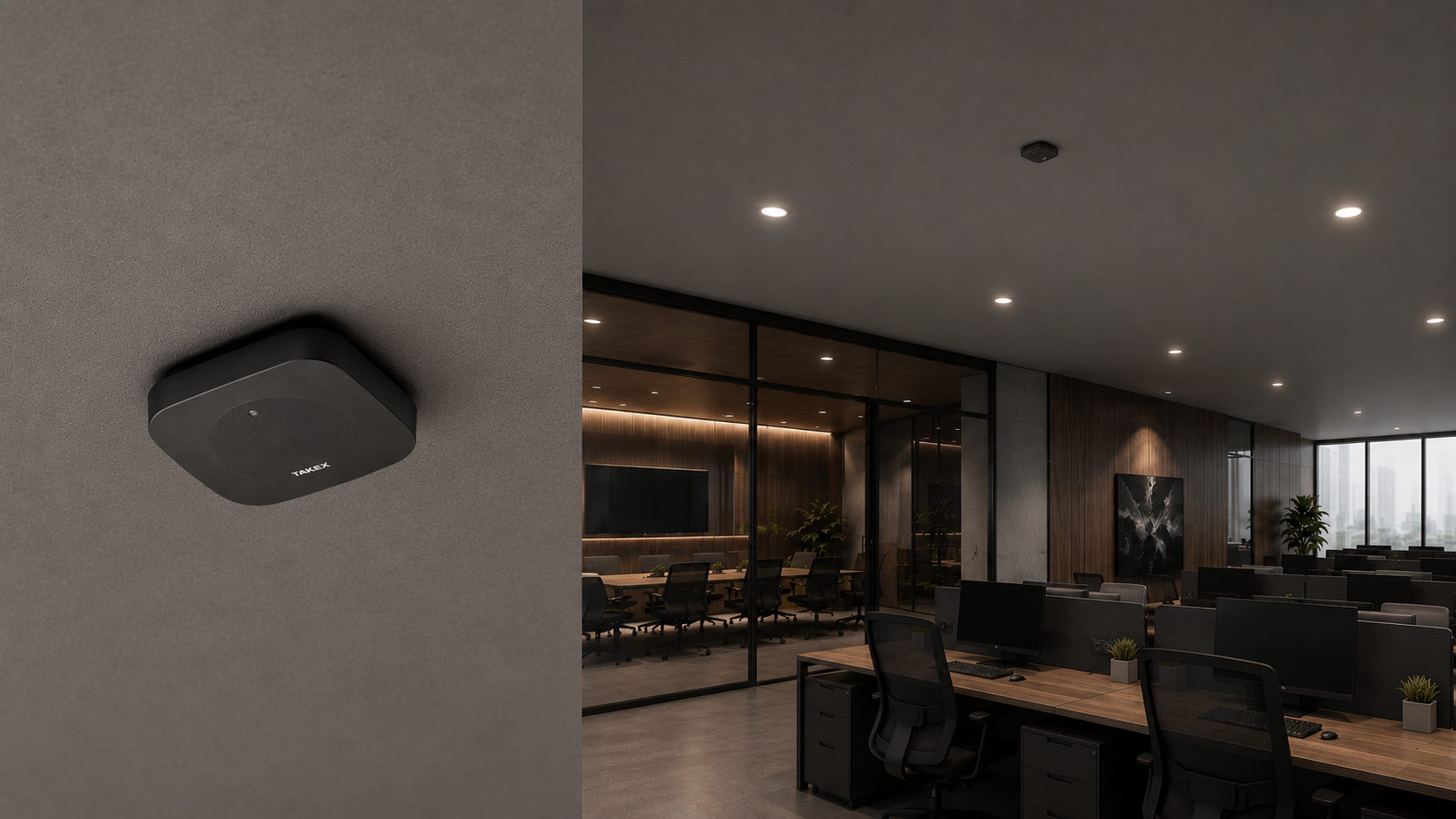

| MMW-3W, стеля | ≈ 4 × 2 м | до 3,5 м вниз |

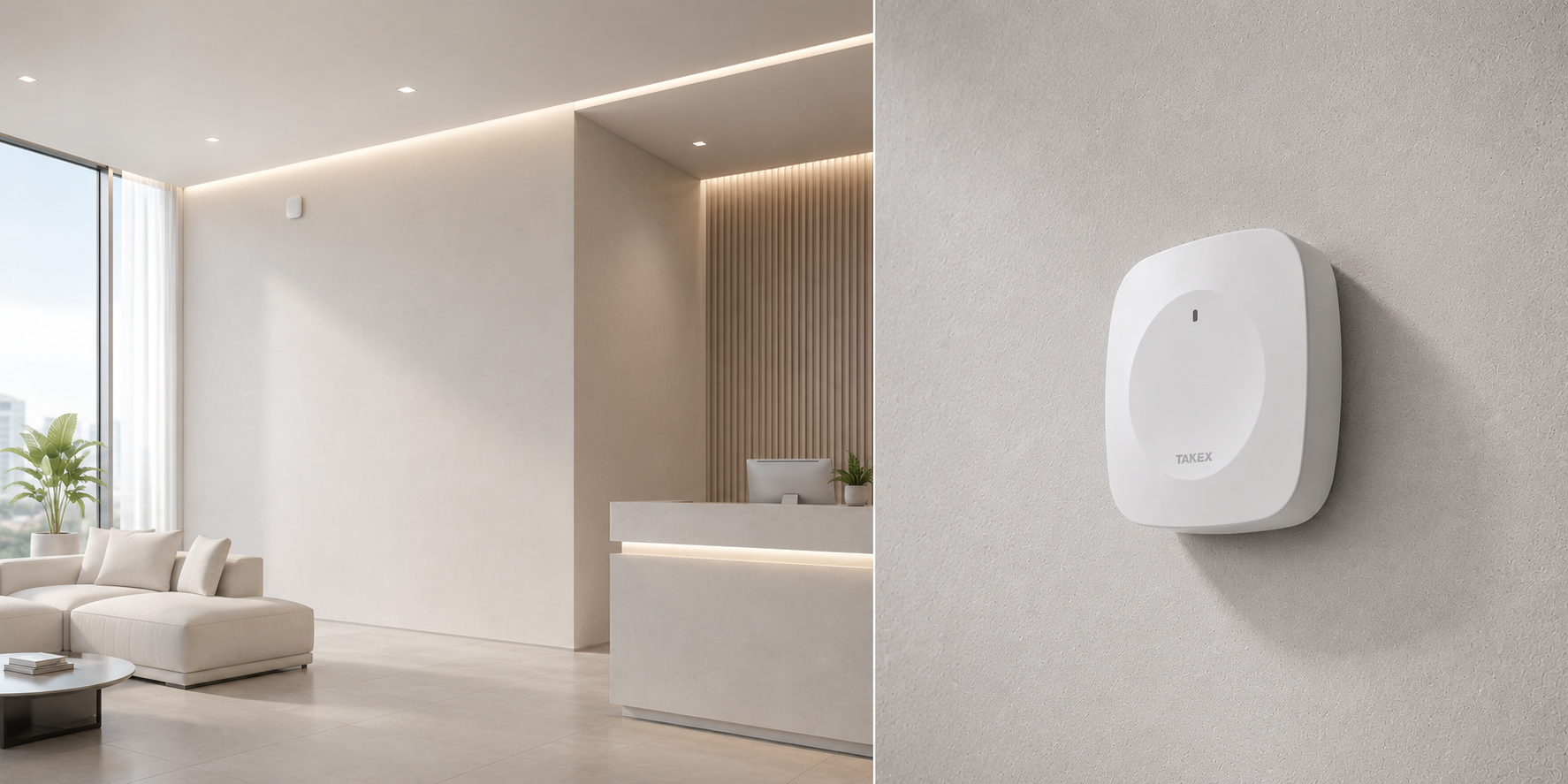

| MMW-3W, стіна | ±2 м на 3,5 м | до 2 м |
| MMW-3S, стеля | ≈ 2 × 2 м | до 3,5 м вниз |
| MMW-3S, стіна | ±1 м на 3,5 м | до 2 м |
Розміри наведено для типових висот встановлення: 2,5 м при стельовому монтажі й 1,5 м при настінному.
При настінному монтажі це відповідає приблизно 60° розкриву для MMW-3W і близько 30° для MMW-3S.
Дві речі, які варто врахувати на етапі розстановки.
Зона MMW-3W витягнута, а не симетрична — приблизно 4 м на 2 м. Саме тому лінза й повертається на 90°: орієнтацію плями підбирають під геометрію приміщення.
Дальність 3,5 м відлічується вздовж осі променя. При стельовому монтажі вісь спрямована вниз, тому висота стелі входить у дальнісний бюджет, а на підлозі отримуємо пляму з таблиці вище. Розрахунок покриття будують за розмірами плями, а не за радіусом дальності — інакше кількість датчиків на приміщення виходить заниженою.
І ще одне: при стельовому монтажі MMW-3W чутливість плавно знижується до краю зони. Межа плями — це перехідна ділянка, а не лінія. При розстановці кількох датчиків орієнтуйтеся на впевнену частину зони, а точну межу знімайте на об’єкті під час пусконалагодження.
5. Виявлення тривалого перебування: як налаштувати надійно
Затримка на увімкнення в положеннях 15 і 30 хвилин закриває сценарії, для яких зазвичай потрібна окрема логіка на панелі: людина залишається в зоні обмеженого доступу довше за регламент, затримка в санвузлі чи примірочній, відсутність очікуваного виходу з приміщення.
Логіка роботи така: сигнал видається, коли сенсор безперервно виявляє ціль довше за встановлений час, а при втраті цілі відлік починається заново.
Що це означає на практиці. Таймер вимірює саме безперервне перебування, а не сумарний час у зоні. Для більшості охоронних сценаріїв це правильна поведінка: людина, яка вийшла й повернулася, не має накопичувати «стаж» присутності. Але з цього випливає й проєктна вимога — на інтервалі 30 хвилин детекція має бути стабільною весь цей час.
Практичні рекомендації:
- Виберіть інтервал з запасом на користь спрацювання: якщо регламент порушується після півгодини, розумно поставити 15 хвилин і додати логіку підтвердження на панелі, ніж покладатися на єдиний 30-хвилинний відлік.
- Перевірте функцію натурно, з реальною нерухомою людиною в реальній обстановці, на повному обраному інтервалі. Це єдиний спосіб переконатися, що конкретна точка встановлення забезпечує стабільне утримання цілі.
- Там, де виявлення тривалого перебування є критичною вимогою технічного завдання, доцільно дублювати його незалежним джерелом підтвердження — контролем дверей, обліком проходів або другим датчиком.
6. Вибір точки встановлення
Радар реагує на інший набір чинників, ніж PIR, тому точки, відпрацьовані практикою для інфрачервоних датчиків, варто переглянути, а не переносити механічно. Перелік того, що впливає на роботу, короткий і конкретний.
- Металеві поверхні в зоні дають відбиття й, як наслідок, зайві спрацювання. При стельовому монтажі MMW-3W це стосується навіть тих металевих об’єктів, що лежать поза номінальною зоною. Тому масивні металеві конструкції — стелажі, ролети, шафи — виводьте з поля зору датчика ще на етапі розстановки, а не компенсуйте налаштуванням потім.
- Скло й прозорий пластик у зоні ослаблюють радіохвилю. Скляна перегородка не є для радара бар’єром — вона є ослаблювачем, тому зону за нею не слід вважати ані закритою, ані повноцінно контрольованою.
- Рухомі об’єкти — рослини, білизна, вентилятори, потоки води. Для сенсора, налаштованого на мікроколивання, коливання листя є сигналом того ж порядку. Це вирішується вибором дальності: зайві джерела руху виводяться за межу зони одним із шістнадцяти положень перемикача.
- Вібрація конструкції — монтаж лише на стабільну поверхню.
- Електромагнітна обстановка. Вимога тут двостороння: пристрій може працювати некоректно поблизу обладнання з сильним електричним або магнітним полем, і навпаки — таке обладнання може реагувати на поле датчика. Для звичайного офісного чи торгового приміщення це не проблема; для машинних залів, венткамер і серверних перевіряйте обидва напрямки до введення в експлуатацію. Окремої уваги потребує розміщення поблизу медичного обладнання.
Якщо після введення в експлуатацію проявляються хибні спрацювання, дійте в такому порядку: спершу приберіть або виведіть за межу зони джерело руху, потім скоригуйте дальність і лише в останню чергу переводьте чутливість у «Low». Саме в такій послідовності, бо після зниження чутливості обов’язково перевіряйте утримання нерухомої цілі — компроміс між чутливістю й стійкістю тут існує, як і в будь-якому детекторі.
Прихований монтаж
Радіохвиля проходить крізь непровідні матеріали, і це відкриває можливість, якої немає в інфрачервоних датчиків: пристрій можна розмістити за фальшстелею або за гіпсокартонною перегородкою, залишивши приміщення візуально чистим. У музейній практиці так закривають підхід до окремого експоната — датчик ховають за полотном або за панеллю поруч із ним, і в залі його не видно взагалі.
Умова тут одна, зате визначальна: між датчиком і зоною не повинно бути провідних шарів. Металевий профіль каркаса, фольгована підкладка гіпсокартону, мінеральна вата з фольгою, металеві касетні стелі радіо не пропускають. Звичайний гіпсокартон, дерево, тканина, полотно на підрамнику проходженню не заважають — але кожен шар додає ослаблення, тому дальність за перегородкою підбирають наново, а не переносять зі значення, знятого у відкритому монтажі.
Перевіряйте прихований монтаж саме на нерухомій людині. Спрацювання на прохід підтверджує лише те, що сигнал проходить; утримання людини, яка стоїть на місці, показує, чи залишився запас на мікрорухи. Це та характеристика, заради якої датчик і встановлюють, і вона просідає першою.
Два організаційні наслідки, які варто закласти заздалегідь. Усі налаштування — дальність, таймер, тип контакту — виконують до закриття конструкції, тож режим роботи має бути визначений на етапі проєктування, а не підбиратися після здачі. І передбачте доступ для обслуговування: сервісний лючок або знімну панель. Без нього регламентна перевірка можлива лише за реакцією панелі, а тампер спрацьовуватиме при будь-яких роботах у міжстельовому просторі.
7. Кілька датчиків в одному приміщенні
Механізму синхронізації каналів між сусідніми пристроями в MMW-3 немає, тому правило просте: датчики, встановлені назустріч один одному, не повинні мати перекриття зон. Дальність підбирають так, щоб вони не впливали один на одного.
Практично це означає, що зони проєктують сумісними, а не перекритими. Шістнадцять градацій дальності тут і потрібні: розділити простір між пристроями з достатньою точністю зазвичай нескладно. Для стельових масивів, спрямованих паралельно вниз, прямої заборони немає, але щільні конфігурації варто перевіряти натурно — це швидка перевірка, яка робиться під час пусконалагодження.
Окремо варто знати: Spot-версія може не виявляти присутність людини за наявності безперервної хвилі на тій самій частоті передавання. Для радарних сенсорів це відома властивість, і вона зафіксована в результатах випробувань за ETSI TS 103 361.
Інженерний висновок із цього стандартний і не специфічний для MMW-3. Там, де модель загроз включає підготовленого порушника, жоден одиничний сенсор — радарний, інфрачервоний чи ультразвуковий — не використовується як єдине джерело виявлення. Рубіж будується щонайменше з двох засобів різної фізичної природи, а їхні тривоги корелюються на рівні панелі або PSIM. Для об’єктів звичайного рівня загроз питання не постає взагалі.
До речі, про той самий стандарт: критерій, за яким пристрій випробувано, сформульовано в метрах позиційної похибки — ±0,25 м на дистанції 1 м при рівні характеристики Detection Rate понад 95 %. Варто розуміти, що це критерій приймання у випробуванні на стійкість до сигналу-завади, а не паспортна ймовірність виявлення на об’єкті. Але він показує дещо цікаве: сенсор усередині визначає дальність до цілі з роздільною здатністю близько 25 сантиметрів — тобто обробка сигналу тут суттєво складніша за те, що видно на релейному виході.
8. Живлення й лінія
Клеми живлення разом із резервним провідником мають внутрішню неперервність, тож лінію можна вести транзитом через кілька пристроїв. Штатна схема з’єднує виходи детекції послідовно в один вхід панелі — зручно там, де кілька датчиків логічно утворюють одну зону. Якщо ж пристрої потрібно розрізняти, кожен заводьте на власний вхід.
Допустима довжина лінії суцільним проводом:
| Провід | 12 В DC | 24 В DC |
|---|---|---|
| ø0,65 мм (AWG24, 0,2 мм²) | 350 м | 1800 м |
| ø0,9 мм | 650 м | 3400 м |
| ø1,2 мм (AWG16, 1,0 мм²) | 1200 м | 6100 м |
При транзитному підключенні кількох пристроїв значення ділиться на їхню кількість. Це один струмовий бюджет, виражений у метрах: вісім датчиків на проводі ø0,65 мм дають 44 м лінії при 12 В і 225 м при 24 В. Живлення 24 В розширює можливості розведення приблизно вп’ятеро — на розподілених об’єктах це варто врахувати одразу.
Практичні дрібниці, які економлять час на монтажі:
- провід через вибивну заглушку — не більше ø6 мм, інакше проводка заважатиме основному блоку;
- довжина зачистки 8 мм, клеми безвинтові з кнопкою вивільнення;
- невикористані отвори герметизуйте — причина не лише волога, а й проникнення комах;
- база встановлюється стрілкою вгору, двома гвинтами Φ4 × 20 з комплекту, на капітальну поверхню;

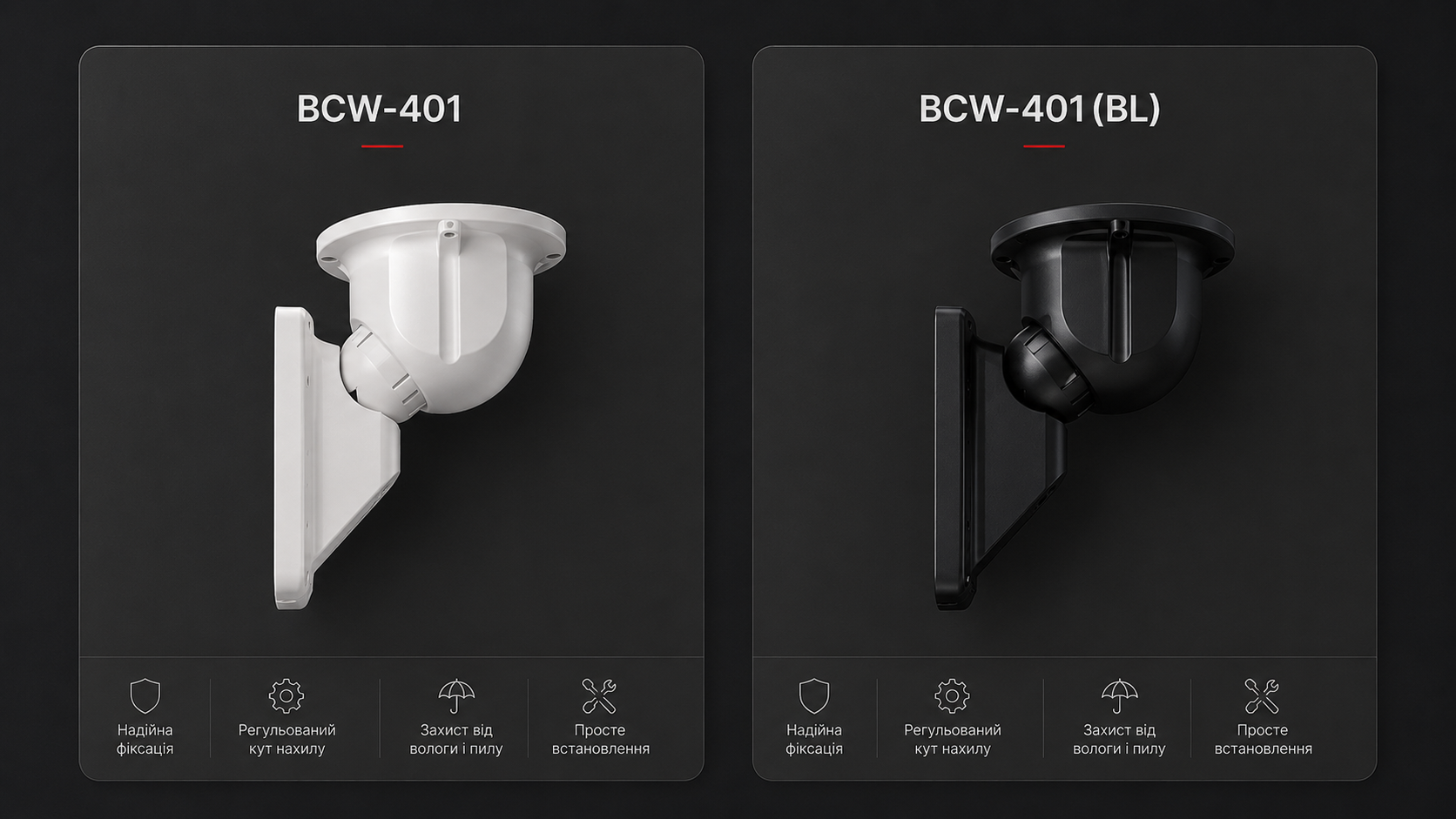

- для монтажу під кутом є штатний кронштейн BCW-401 у білому й чорному виконанні.
Мінімальний розніс до людини за вимогами радіочастотної безпеки — 17 см за CE та 20 см за FCC. Для стельового й настінного монтажу на нормальній висоті це виконується автоматично; враховувати його потрібно лише в безконтактному режимі, де датчик встановлюють у безпосередній досяжності руки.
9. Введення в експлуатацію та регламент
Порядок перевірки: індикація при подачі живлення, вхід у зону з підтвердженням переходу індикатора в червоний, підтвердження приймання сигналу на боці контролера, зняття кришки з перевіркою тамперу, повернення кришки. Після перевірки індикатор і зумер вимикають, якщо вони не потрібні в експлуатації.
Рекомендований інтервал перевірки працездатності — щотижня. Для охоронних засобів це звичайний регламент: періодична перевірка передбачена практикою експлуатації систем безпеки незалежно від типу сенсора. Функція Memory тут помітно спрощує роботу: індикатор показує, чи була детекція за останню годину, тому під час обходу частину перевірок можна робити візуально.
Що варто закласти в регламент додатково: обстановка в приміщенні змінюється. Новий стелаж, переставлена перегородка, змінене планування торгового залу можуть вплинути на зону. Перевірка після будь-якого переобладнання приміщення — розумніша практика, ніж календарний інтервал сам по собі.

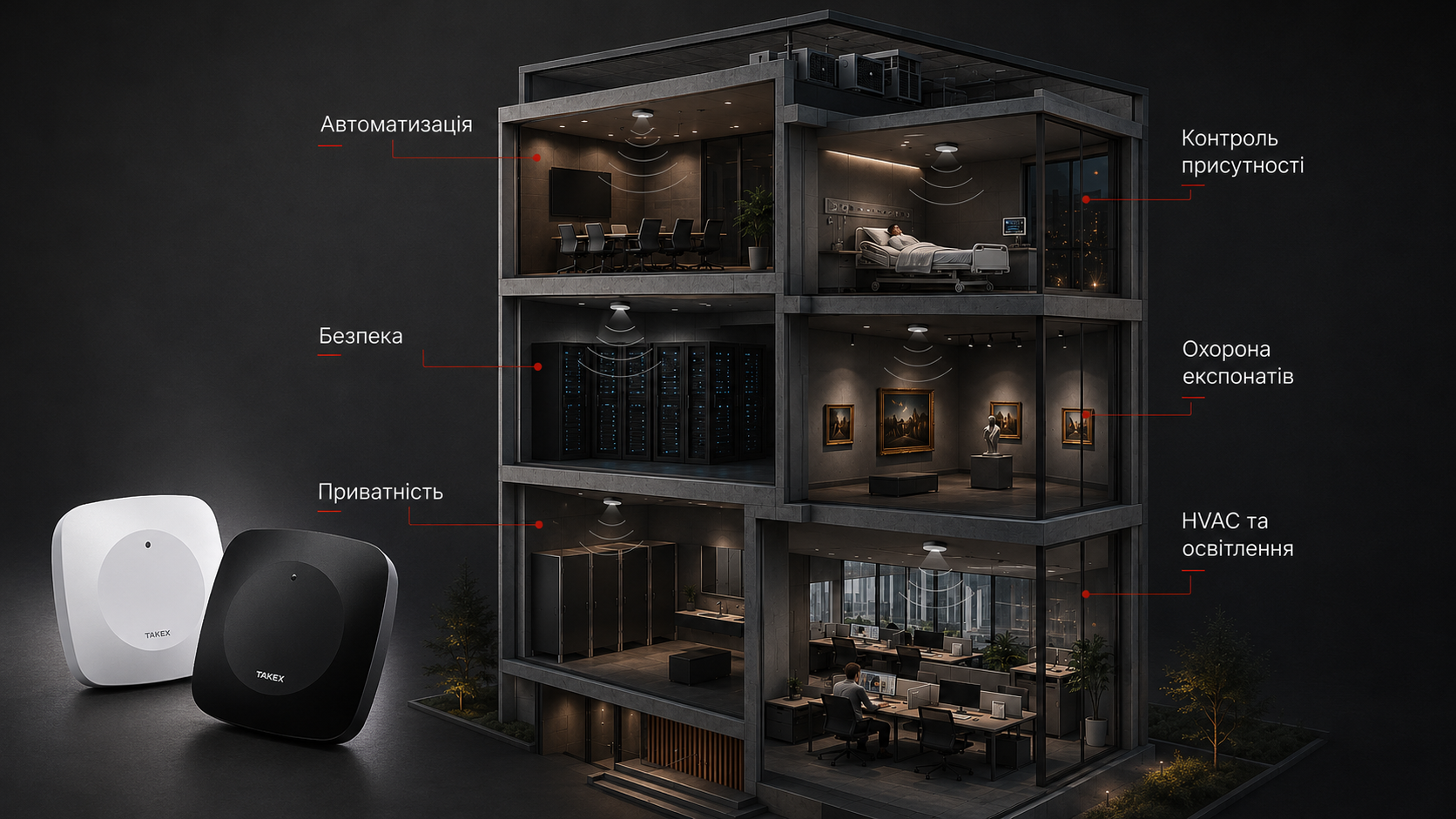

10. Де датчик працює найкраще
Сценарії, у яких MMW-3 дає те, чого не дає PIR:
- контроль приміщення, де людина може залишатися нерухомою — кімнати відпочинку, палати, камери, кабіни, серверні, кімнати переговорів;
- контроль наближення до експоната в музеях і галереях — окремий сценарій, розібраний нижче;
- виявлення затримки в зоні обмеженого доступу через таймер затримки на увімкнення;
- приміщення зі складними тепловими умовами, де PIR втрачає ефективність — гарячі цехи, зони з тепловими завісами, приміщення з різкими перепадами;
- місця, де відеоспостереження небажане з міркувань приватності, а факт присутності контролювати потрібно;
- інтер’єри та експозиційні простори, де обладнання не повинно бути видимим: датчик встановлюють за фальшстелею або перегородкою з непровідного матеріалу;
- безконтактне керування — двері, освітлення, обладнання в зонах із вимогами гігієни.

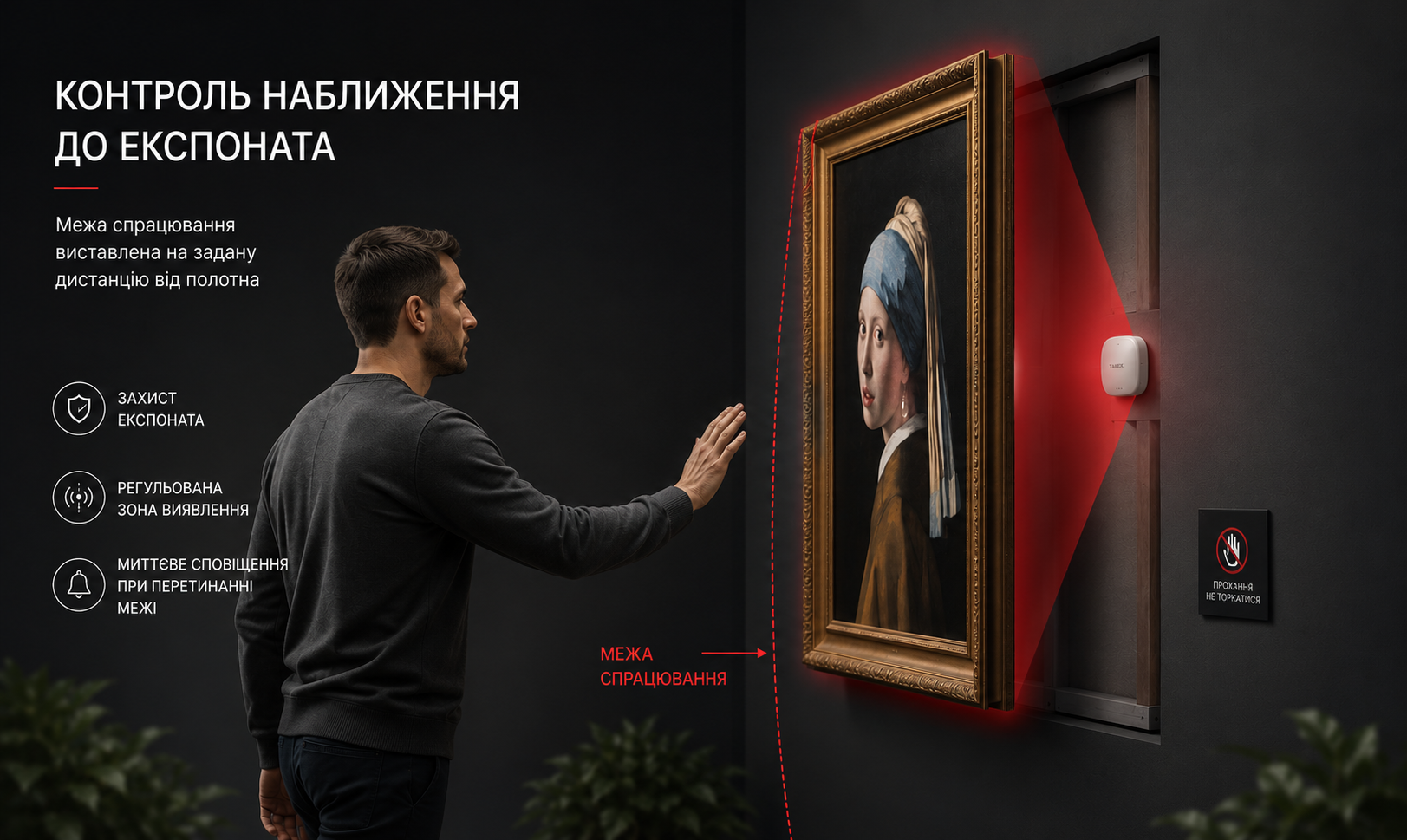

Захист експонатів: чому цей сценарій підходить особливо добре
Задача музейної експозиції формулюється не як «виявити людину в залі», а як «зафіксувати наближення до конкретного предмета ближче за встановлену межу». Відвідувач має право стояти перед картиною скільки завгодно — сигнал потрібен лише тоді, коли він переступає дистанцію, за якою починається ризик для експоната.
Три властивості MMW-3 працюють тут разом.
Дрібний крок дальності у ближній зоні.
Саме на дистанціях від 0,3 до 1,0 м шкала має крок 0,1–0,2 м. Це дозволяє виставити межу спрацювання рівно там, де вона потрібна за вимогами зберігача, і не переробляти розстановку, якщо межу згодом зсунуть на кілька десятків сантиметрів.
Утримання нерухомої цілі.
Відвідувач, який завмер перед полотном, для PIR зникає за кілька секунд — саме в той момент, коли він найближче до експоната. Радар його утримує, і сигнал залишається активним увесь час порушення дистанції, а не лише в момент її перетину.
Непомітність у залі.
Компактний корпус без видимої оптики не привертає уваги в експозиційному просторі, а за потреби датчик узагалі виводять з поля зору — за полотно або за панель поруч із ним. У вузькій версії MMW-3S зона отримується сфокусованою на підході до одного предмета, не захоплюючи сусідніх.
Зона тут проєктується під конкретний експонат: вимірюють фактичну межу спрацювання на місці, з урахуванням металевих елементів рами, підвісної системи й вітрини, і фіксують її як робоче налаштування. Для залу з кількома предметами діють ті самі правила щодо перекриття зон — дальність підбирають так, щоб сусідні датчики не впливали один на одного.
Що врахувати при проєктуванні:
- покриття рахують за геометрією зони з діаграм, а не за радіусом дальності; межу підтверджують натурно;
- масивні металеві конструкції й джерела руху виводять із зони на етапі розстановки;
- при кількох датчиках зони проєктують сумісними, без взаємного перекриття;
- виявлення тривалого перебування перевіряють натурно на повному інтервалі;
- приміщення має бути опалюваним і без конденсації — паспортний діапазон −25…+50 °C супроводжується вимогою відсутності конденсації, тому для неопалюваних зон умови застосування узгоджують із постачальником;
- зовнішнє застосування не передбачене: монтаж лише внутрішній, класу IP пристрій не має.
11. Що варто підтвердити на етапі проєктування
Жодні паспортні дані не закривають усіх питань конкретного об’єкта — це стосується будь-якого сенсора. Для MMW-3 варто уточнити три речі, і всі вони закриваються або запитом до постачальника, або короткою натурною перевіркою:
- Фактична межа зони в конкретному приміщенні з реальною висотою стелі та обстановкою — знімається під час пусконалагодження.
- Стабільність утримання нерухомої цілі у вибраній точці, якщо виявлення тривалого перебування входить у вимоги технічного завдання.
- Умови застосування в неопалюваних приміщеннях — якщо такі зони є в проєкті.
Обидві натурні перевірки виконуються під час пусконалагодження й займають небагато часу. Вони суттєво дешевші за перерозстановку датчиків після здачі об’єкта.
12. Висновок
MMW-3 закриває конкретну й доволі вузьку задачу: виявлення людини, яка не рухається, у межах одного приміщення. У цій ролі він робить те, чого PIR не робить принципово, і робить це незалежно від освітлення, температури й забруднення оптики.
Конструктивно це простий пристрій із багатим набором налаштувань: дві версії діаграми, поворотна лінза, шістнадцять градацій дальності, чотири положення таймера, вибір типу контакту, локальна індикація та пам’ять події. Уся гнучкість зосереджена в самому датчику — назовні він віддає стан зони й підключається до панелі будь-якого покоління.
Інженерний висновок
Основна робота при впровадженні лежить не в налаштуванні пристрою, а в геометрії: правильно порахувати покриття, вибрати точку без відбивачів і джерел руху, розділити зони між сусідніми датчиками. Це робота проєктувальника, і саме вона визначає, наскільки система виправдає очікування.
FortiSec бере на себе ту частину роботи, яку не закривають паспортні дані: перевірку відповідності геометрії приміщення реальним зонам покриття, розрахунок кількості зон і входів панелі під конкретне технічне завдання, натурні випробування утримання нерухомої цілі та підбір версії й точок встановлення під планування об’єкта. Якщо ви проєктуєте систему з детекторами присутності — надішліть планування приміщень і вимоги до розрізнення зон, і ми допоможемо звести їх у робочу конфігурацію.
