STI: активація та фізичний захист систем безпеки

Інженерний огляд

STI в Україні:
компоненти активації та фізичного захисту, від конфігурації яких залежить робота системи

Ця стаття про те, за якими параметрами обирається цей клас обладнання, де межі його застосування і чому для частини лінійок STI підбір комплектації є окремою інженерною роботою.

Компоненти, які визначають поведінку системи в експлуатації

У складних проєктах безпеки є категорія, яку майже завжди специфікують у кінці: кнопки, ручні сповіщувачі, захисні корпуси, решітки, монтажні аксесуари. Основні підсистеми — відеоспостереження, периметр, СКУД — проходять технічну оцінку, пілот, узгодження архітектури. Кнопку беруть за залишковим принципом і за найнижчою ціною, бо вона «просто замикає контакт».

Ця логіка ламається на етапі експлуатації. Хибна активація ручного сповіщувача в коридорі лікарні означає евакуацію в критичному відділенні. Окислені контакти кнопки аварійного розблокування означають виїзд сервісної групи. Пошкоджений детектор у складському проході означає позаплановий ремонт і зауваження на прийманні. Витрати виникають не там, де приймалося рішення.

FortiSec прийшла до продукції STI не з дистриб’юторської логіки, а з проєктної потреби. На великих периметральних об’єктах були потрібні компоненти ручної тривожної сигналізації вуличного виконання — і на ринку не знаходилося рішення, яке відповідало б рівню решти системи.

Замість тривожних кнопок ставили пожежні ручні сповіщувачі: вони бувають у вуличному виконанні, але сповіщувач із піктограмою палаючого будинку в ролі тривожної кнопки на дорогому периметрі — це компроміс, а не рішення. Першим фактичним замовленням у цій категорії стали не кнопки, а понад сотня захисних решіток на різнорідне обладнання: таблички евакуації, гучномовці, оповіщувачі.

STI: досвід, виробництво та галузева позиція

Safety Technology International працює в цій категорії понад 45 років і зберігає власне виробництво у США та Великій Британії, а постачання в ЄС забезпечує логістичний хаб в Ірландії — це прямо впливає на строки європейських замовлень.

Галузева позиція фіксується реєстрами професійних об’єднань: членство в Security Industry Association (США) з 1987 року, участь в Export Council British Security Industry Association, членство в Euralarm (секція Fire) з 2024 року. Останнє означає, що компанія присутня в європейському нормативному полі протипожежних систем, а не лише в американському.

Непрямий, але показовий сигнал: торгова назва Stopper закріпилася в галузевій мові як практично родова назва категорії захисних кришок ручних сповіщувачів. Це фіксують незалежні джерела, а не матеріали виробника.

Одна інженерна ідея, з якої виріс весь портфель

Портфель STI — це не набір непов’язаних аксесуарів. Через усі серії проходить одна формула, зафіксована ще в патенті 1980 року: бар’єр із контрольованим доступом, який не блокує легітимну дію.

Технічний зміст патенту конкретний.

01

Кришка забезпечує безперешкодну видимість захищеного пристрою.

02

Спроба доступу активує сигналізацію.

03

І окремо — конструкція не дозволяє непомітно повернути кришку в закрите положення: сигнал продовжує звучати, доки хтось вручну не вирівняє й не закриє кришку.

Це важливо для розуміння логіки всього каталогу.

У пожежній ситуації доступ до сповіщувача має залишатися негайним, у виробничій — кнопка аварійної зупинки має спрацювати з першого натискання. Тому інженерне завдання формулюється як «додати одну свідому дію», а не «ускладнити доступ».

Та сама логіка з часом перенеслася з пасивних кришок на власні активаційні пристрої: заглиблений у корпус механізм кнопки, вигнутий профіль, що вимагає цілеспрямованого натискання в центр, відновлення виключно ключем. Механізм захисту вбудований у сам пристрій, а не додається зверху.

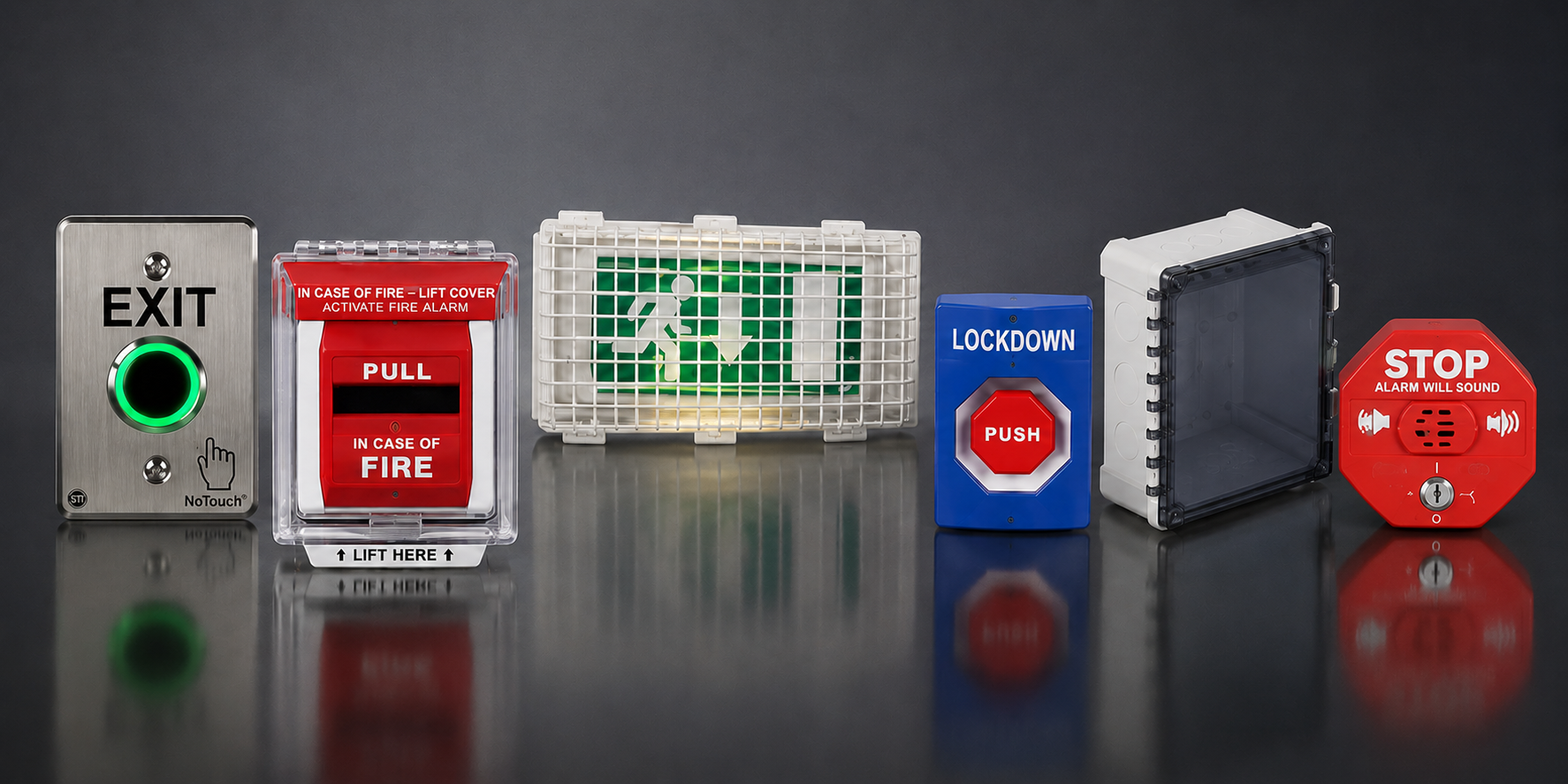

Карта портфеля за задачами

Орієнтуватися в портфелі практичніше не за категоріями каталогу, а за парою питань: що захищаємо або чим активуємо — і від чого.

Завантажити каталог STI

Активаційні пристрої: де закінчується «просто кнопка»

Основна цінність цієї групи — не окрема характеристика, а кількість поєднань активації, відновлення, комутації та маркування, які закриваються одним конструктивом.

Кнопка з камерою, а не камера з кнопкою

Найнеочевидніше рішення в портфелі — кнопка з інтегрованою IP-камерою. Логіка появи цього виробу зрозуміла з периметральних проєктів.

На периметрі тривожні кнопки розміщують із певним кроком по лінії охорони — це десятки метрів між пристроями. Периметральні камери при цьому контролюють саму лінію периметра, а не зону перед кнопкою. Тобто після активації система отримує подію, але не отримує візуального контексту: хто натиснув, у якій ситуації, що відбувалося поруч. Інтеграція через сухі контакти камери або через інтегрований комплекс безпеки дає позначку часу й запис — але з тієї камери, яка дивиться в інший бік.

Вбудований у кнопку сенсор закриває саме цю прогалину. За даними виробника: 5 Мп, 30 кадрів/с, кут огляду 180° по діагоналі, живлення 12 В DC або PoE 802.3af, стиснення H.264/H.265/H.265+ з окремою обробкою динамічних і статичних сцен, підтримка ONVIF. Практичний наслідок для проєктувальника: пристрій підключається до наявної VMS як звичайна камера, без окремої підсистеми.

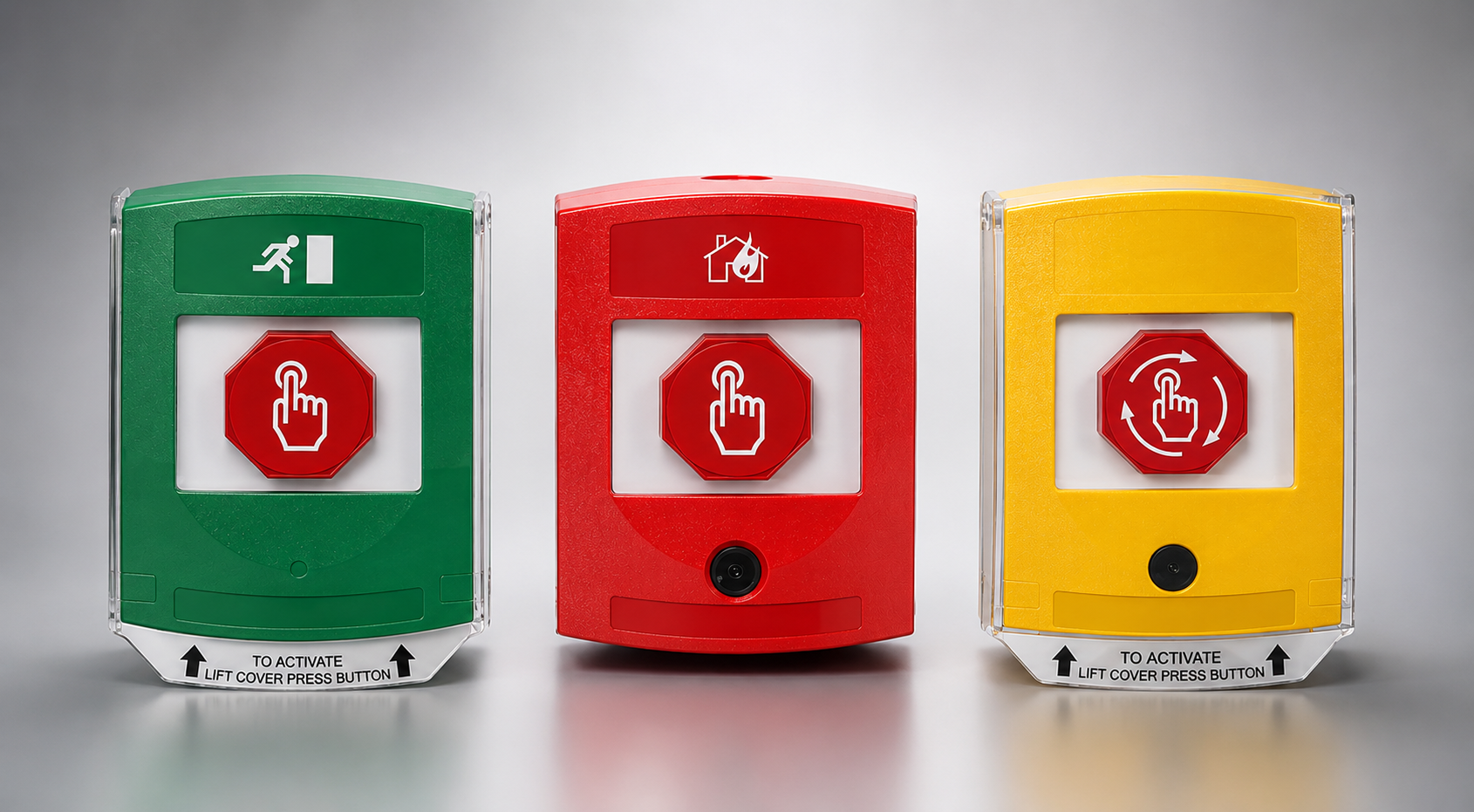

Лінійки розділені за призначенням, а не за наявністю камери. GF — пожежна кнопка без камери, GFC — пожежна з камерою, G3 — багатоцільова. Вибір між ними визначається задачею й вимогами до сертифікації.

Обмеження, яке треба фіксувати одразу: ці кнопки призначені для внутрішньої інсталяції. Для вуличного застосування пристрій встановлюється у відповідний захисний полікарбонатний корпус STI або підбирається інша серія з вуличним виконанням. Комутація — двополюсний релейний вихід (два Form C, нормально відкриті й нормально закриті) або однополюсний варіант; конкретні номінали перевіряються за datasheet обраної моделі.

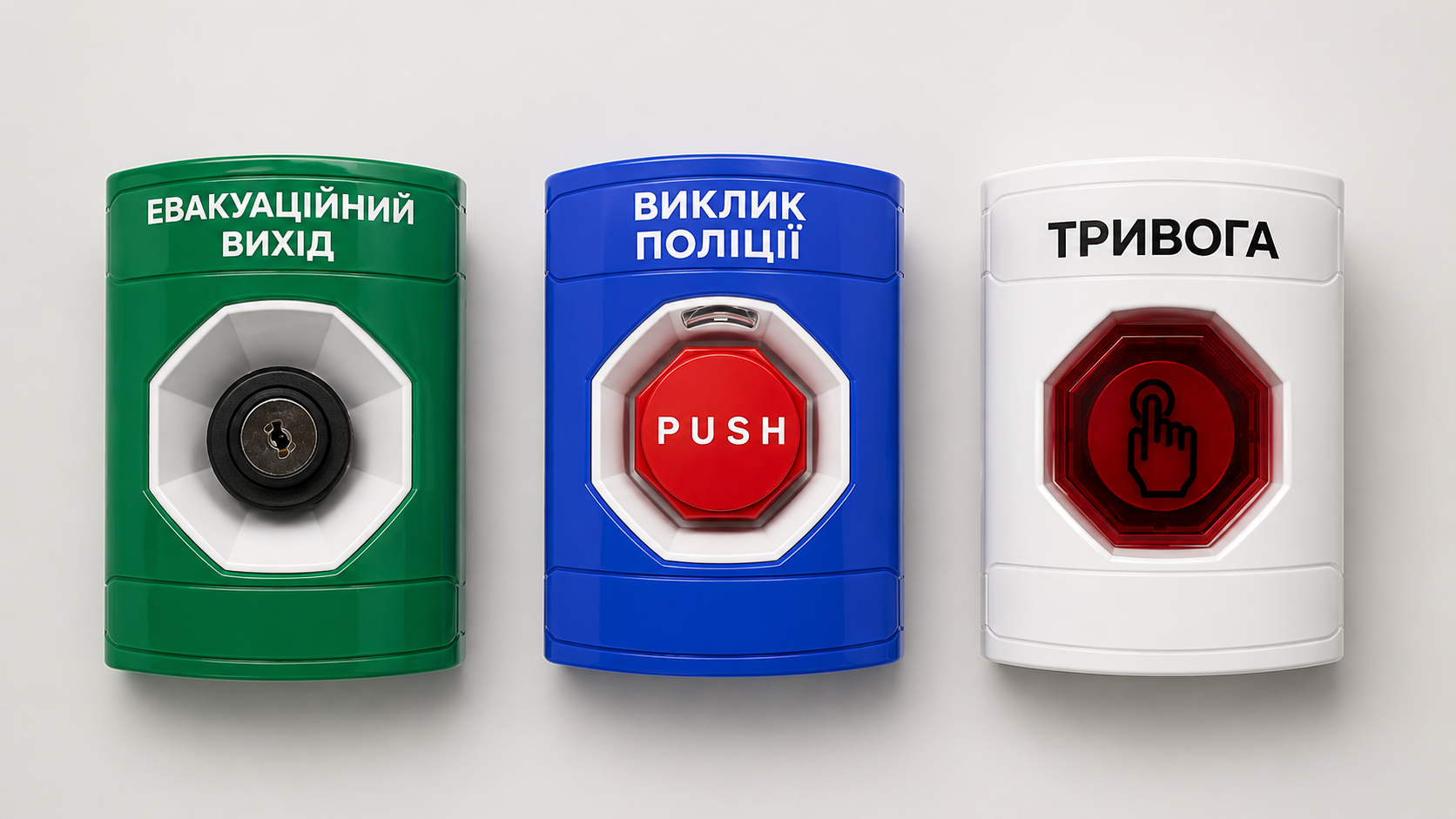

Stopper Stations: варіативність як інженерний інструмент

Ця лінійка побудована навколо ідеї, що одна кнопкова станція має закривати різні задачі без зміни конструктиву. Доступні десять комбінацій активації та відновлення: натисканням, ключем стандартного пожежного або циліндрового форм-фактору, моментальне, з фіксацією, поворотне, а також відновлення через пневматичний таймер — рішення, яке не потребує живлення взагалі.

Конструктивно суттєвіше інше: кожна станція підтримує до трьох контактних блоків. Один термінал встановлено штатно, ще два мають посадкові місця. Комутація — два незалежні контакти Form C на 10 А при 125/250 В AC. Один пристрій може обслуговувати три різні функції в трьох різних напрямках.

Це прямо впливає на специфікацію та кабельну структуру. Типові задачі, які закриває серія: аварійне блокування приміщення з опусканням ролет, моніторинг евакуаційних виходів, зупинка виробничих процесів, ручна тривога, зупинка насосів і систем підпору повітря, виклик поліції. Додатково доступні вуличні виконання, варіанти з підсвіткою, окремо продаваний таймер затримки активації та змінний захисний екран.

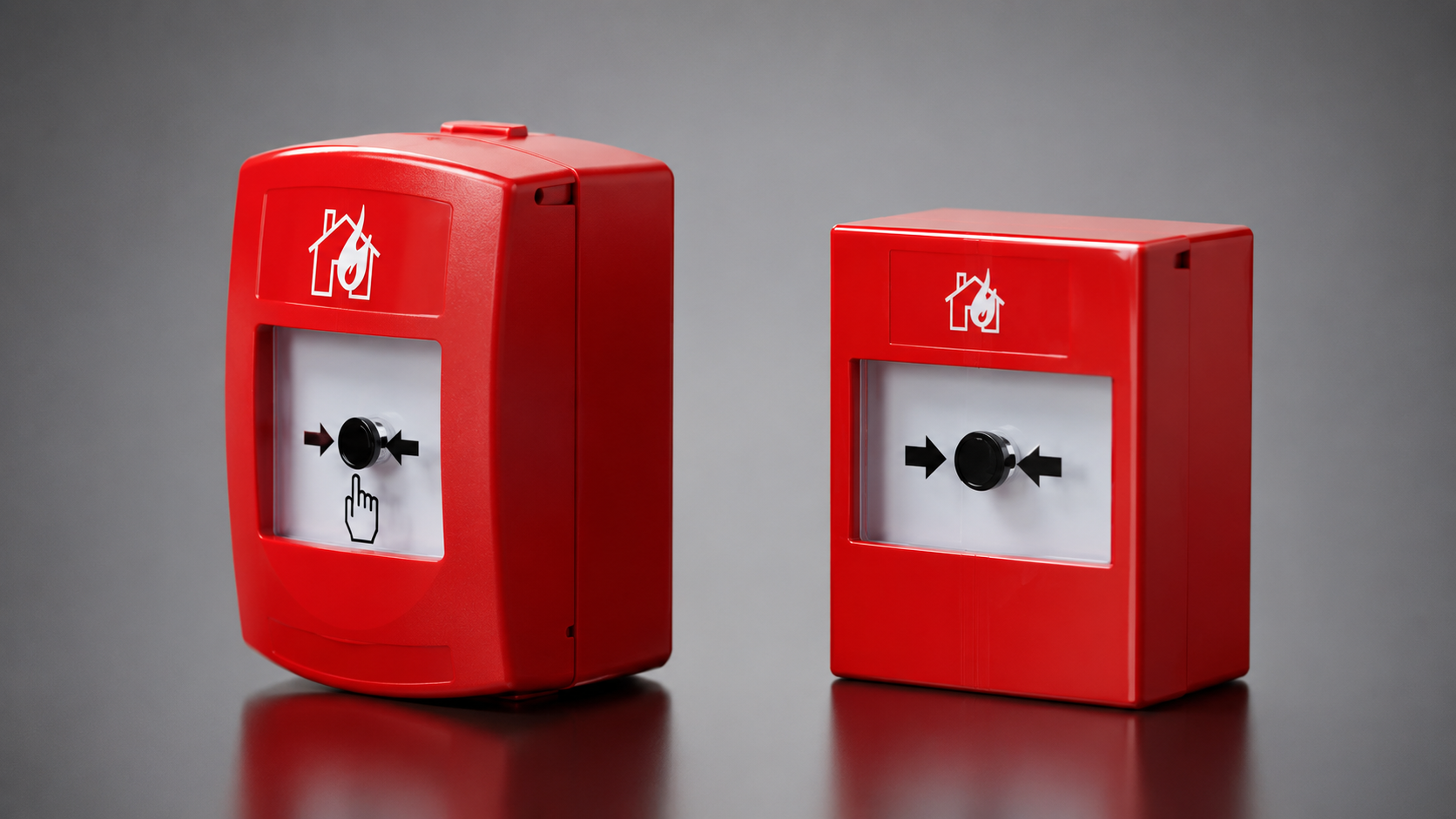

ReSet: багаторазовий елемент замість скла

Ручні сповіщувачі серії ReSet використовують механізм, що імітує тактильне відчуття розбиття скла: елемент характерно потріскує, випадає видимий індикатор активації — але сам елемент багаторазовий. Відновлення виконується тільки ключем, ключі входять у комплект.

Практичний зміст для експлуатації: з бюджету зникає позиція «змінне крихке скло» і зникає потреба у виїзді сервісу для заміни елемента після кожної активації — включно з навчальними спрацюваннями та перевірками. Доступні виконання для внутрішнього застосування та IP67 для зовнішнього. Термінали знімні: лінії підводяться окремо, потім термінал встановлюється на місце — деталь, яка помітно спрощує монтаж.

Гармонізований стандарт ДСТУ EN 54-11:2004 визначає для ручних сповіщувачів зусилля активації 25–80 Н, при цьому крихкий елемент не повинен ламатися під навантаженням менше 22,5 Н протягом 5 секунд. Механізм із пружиною подолання мертвої точки працює саме в цій логіці.

Політика ключів і маркування

Два параметри, які зазвичай згадують після підписання договору, хоча вони впливають і на строк постачання, і на процедуру безпеки об’єкта.

Ключі. У проєкті приблизно на 800 кнопок, з яких близько 200 — кнопки аварійного входу з активацією ключем, виробник підтвердив обидві опції: індивідуальні ключі на кожні двері або єдиний стандарт ключа на весь проєкт. Вибір узгоджується з протоколом управління ключами на об’єкті, а не визначається постачальником.

Маркування. Написи доступні англійською, українською або у вигляді піктограм. Піктограма знімає питання мови взагалі — на об’єктах із міжнародним персоналом або там, де рішення приймається за секунди, вона часто працює краще за текст. Українське маркування наносить FortiSec, вироби з таким маркуванням уже виготовлені, тому локалізований напис не подовжує строк виготовлення на стороні виробника.

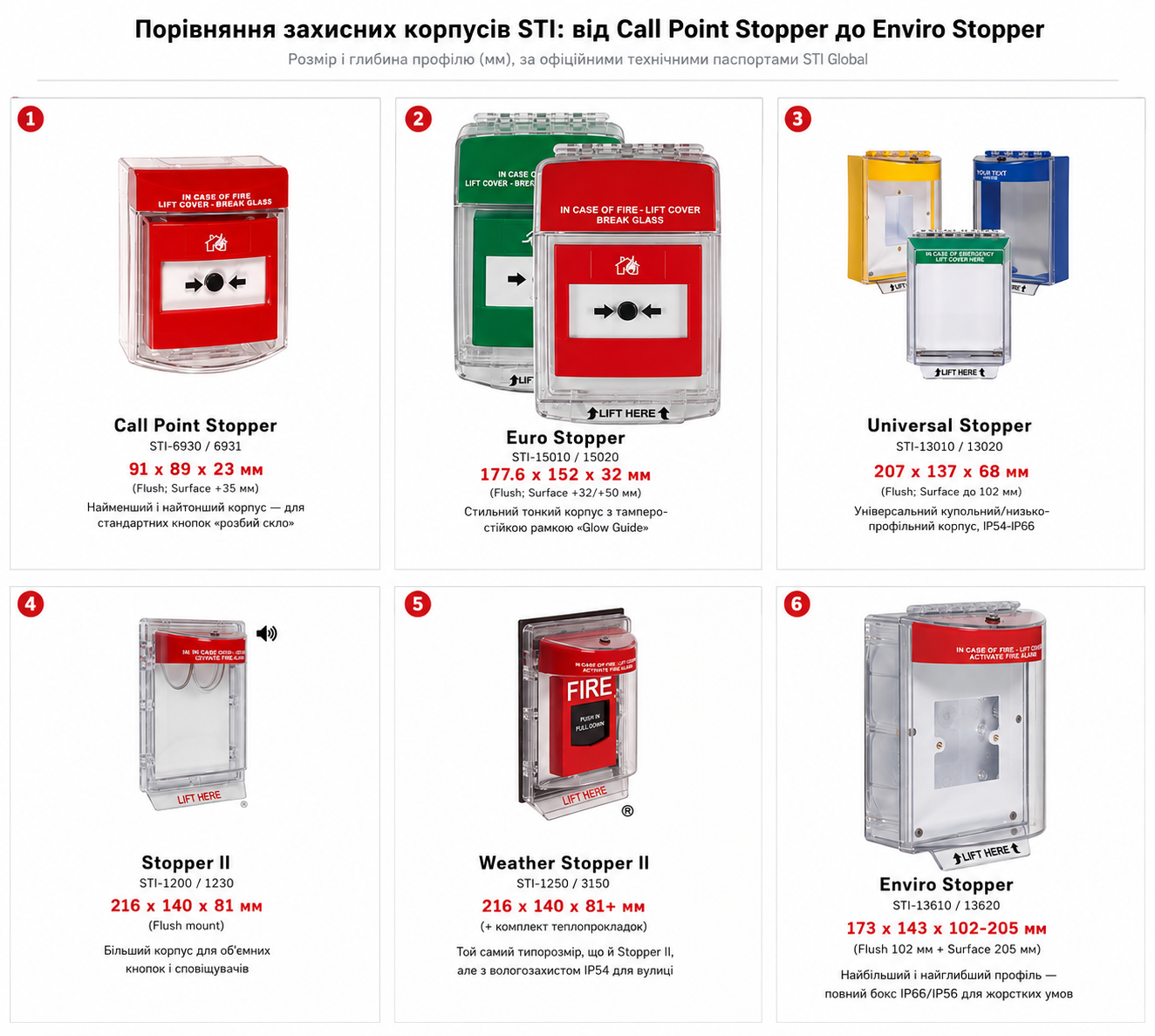

Корпуси та решітки: параметри з проєктними наслідками

Спільне для всіх полікарбонатних корпусів — УФ-стабілізований матеріал і універсальний форм-фактор: корпуси приймають не лише кнопки STI, а й сторонні пристрої близької геометрії.

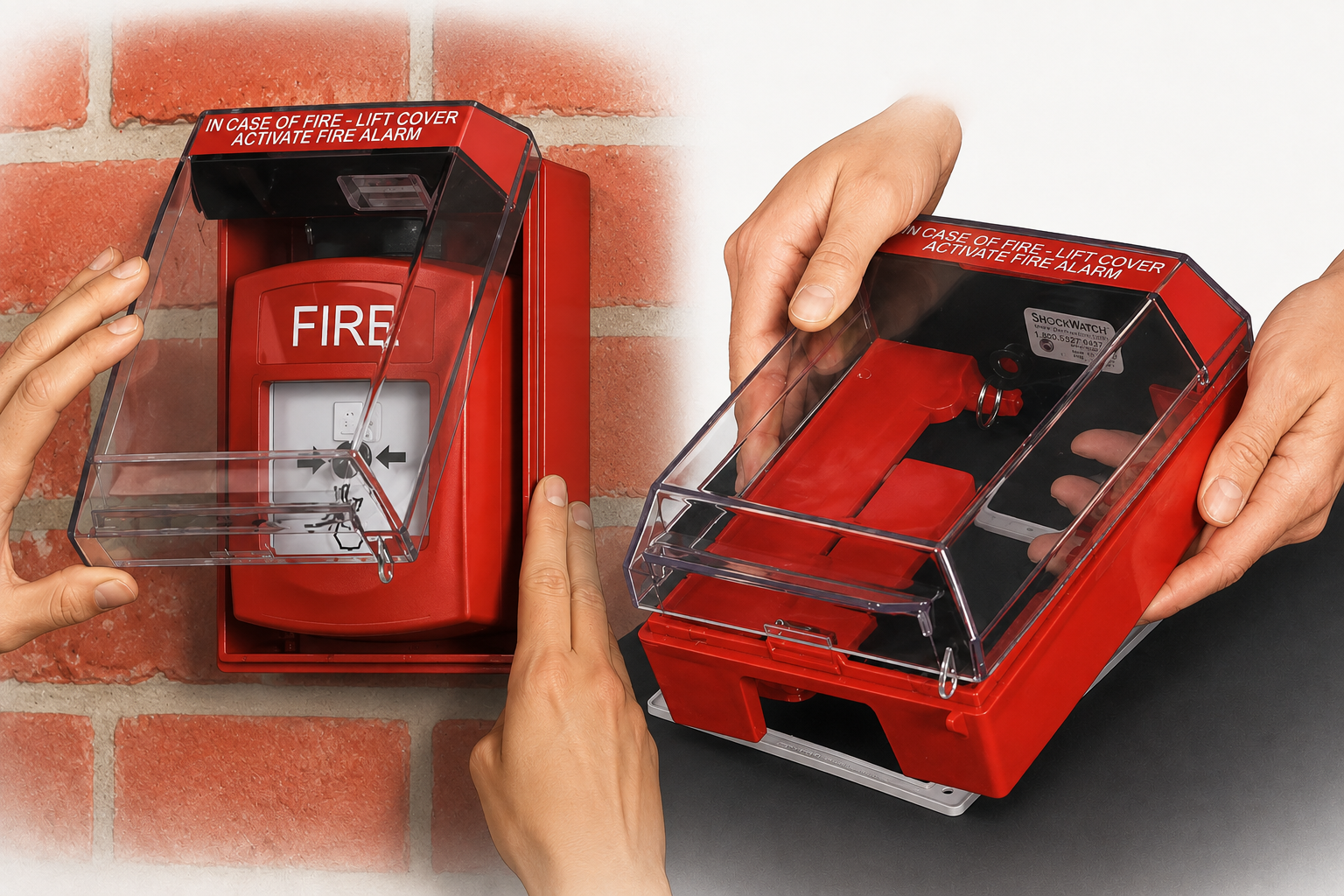

Два способи монтажу

Термінологію тут варто зафіксувати явно, бо саме на ній виникають помилки специфікації.

Перша схема — кришка з відкритою задньою частиною встановлюється поверх уже змонтованого на стіні пристрою, чотирма точками кріплення. Демонтувати сповіщувач не потрібно, шлейфи не перекладаються. Для пристроїв, що виступають від площини стіни, використовується спейсер 32, 37 або 50 мм.

Друга схема — пристрій встановлюється всередину корпусу із задньою розподільчою коробкою.

Перша схема — головний практичний аргумент у проєктах модернізації: посилення захисту без заміни обладнання й без робіт зі кабельною частиною, за умови габаритної відповідності.

Ієрархія захисту

Розшифровка ступенів захисту важлива для коректного вибору: IP54 — захист від бризок; IP56 та IP66 — від потужніших струменів за умови правильного монтажу та цілісності прокладок; IP67 — тимчасове погруження, а не конструкція для постійного перебування у воді.

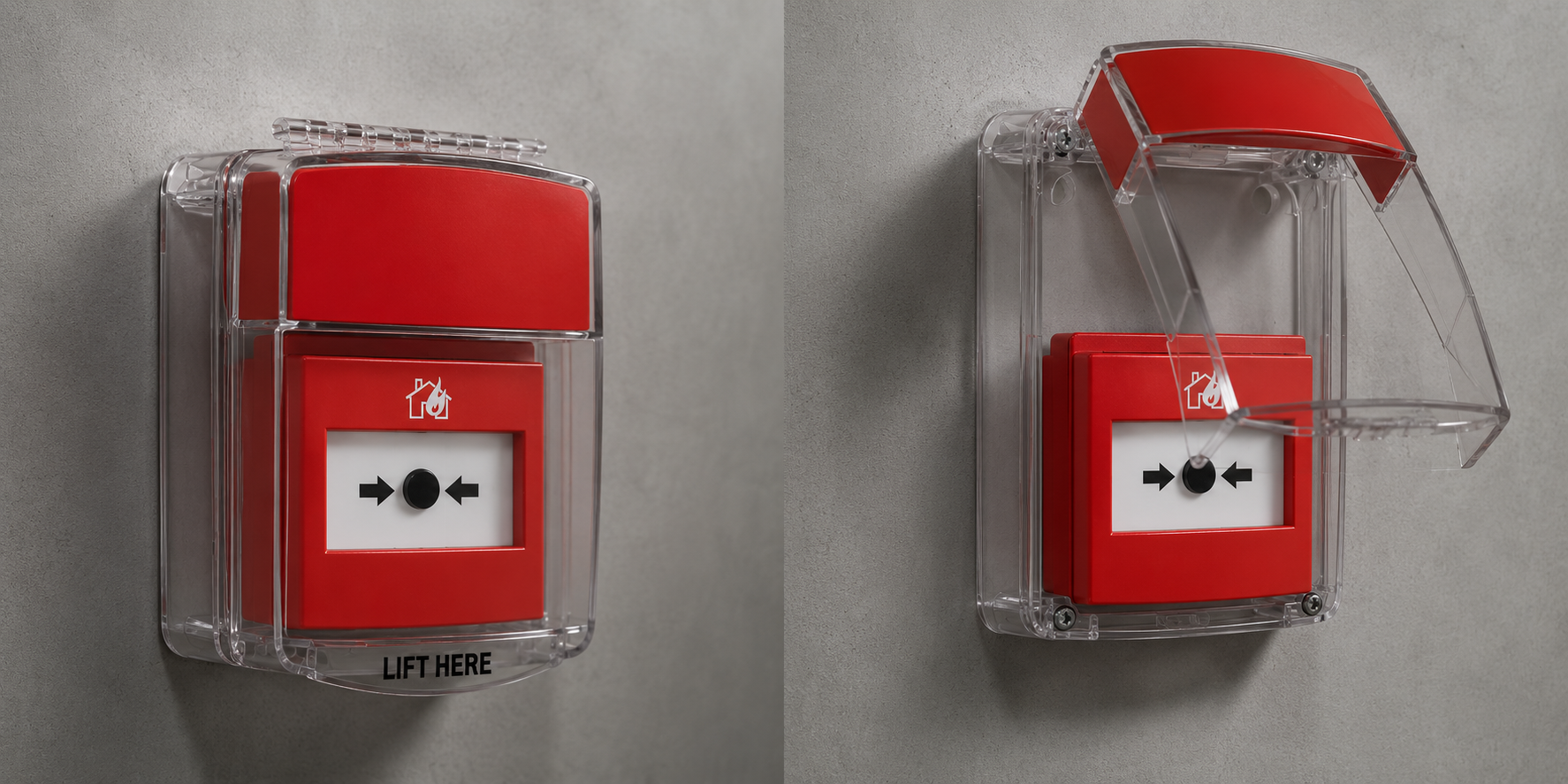

Окрема деталь Euro Stopper — Glow Guide, фотолюмінесцентна вставка в периметрі рамки: корпус видно в темряві без будь-якого живлення. На шляхах евакуації це працює як самостійний аргумент.

Зумер-моделі мають живлення від внутрішньої батареї (3 В літієва або 9 В PP3 залежно від серії) або від зовнішніх 12–24 В DC, з опційним релейним виходом.

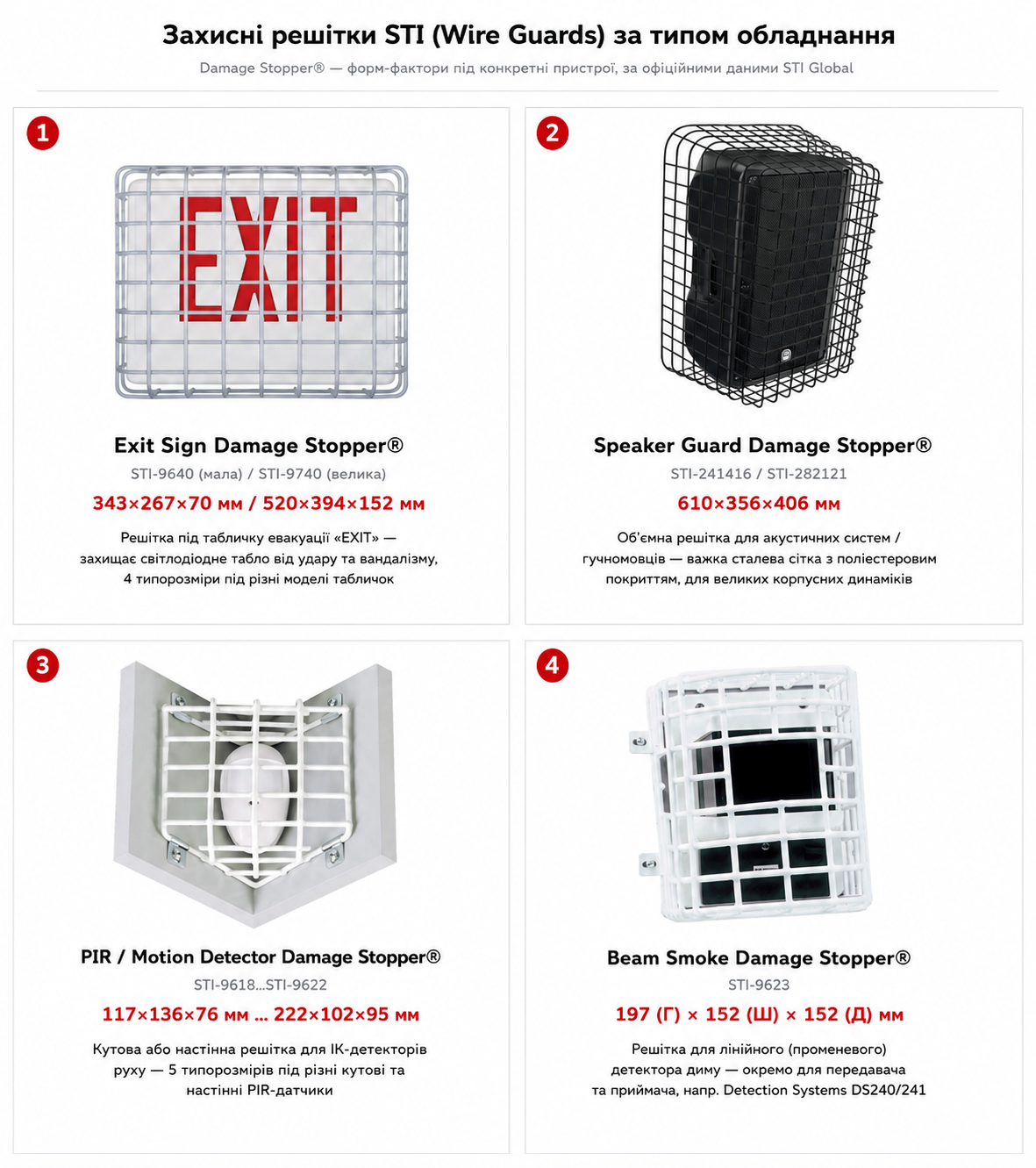

Решітки: чому підбір «із запасом» не працює

Понад 50 стандартних форм-факторів: під таблички евакуації, прожектори, точкові й лінійні ІЧ-детектори диму, строби, гучномовці, детектори руху, дзвінки, годинники, флуоресцентні лампи. Прут із поліетиленовим або поліестерним покриттям, а також у виконанні з нержавіючої сталі. Окремі серії мають рухомі кріпильні вушка, щоб монтажник міг закріпити решітку в зручному місці.

Головна практична складність — габаритна відповідність. Захищений пристрій не є прямокутним паралелепіпедом: він має різні розміри по сторонах, звуження, виступи. Підбір за максимальними габаритами дає помилку в обидва боки — решітка або не встановлюється, або виглядає невиправдано великою. Тому габаритну відповідність варто перевіряти на зразку до внесення позиції в специфікацію; такі зразки можна запросити у FortiSec.

Автономні контактні системи

Окрема група пристроїв, що конструктивно є герконом (одним або двома датчиками), локальною сиреною зі стробом і механізмом постановки на охорону ключем — усе в одному корпусі, з живленням від батареї або 12–24 В.

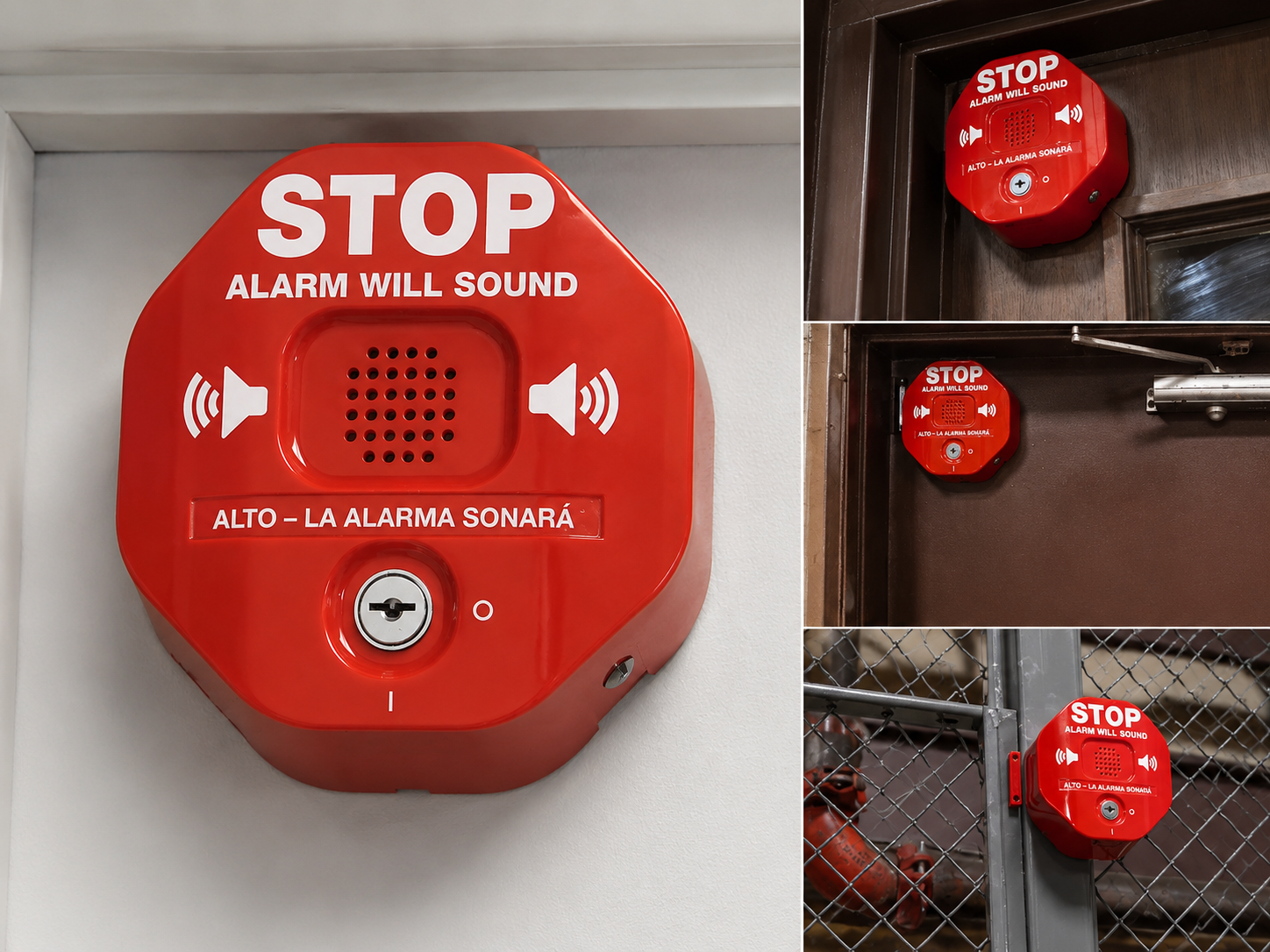

Exit Stopper контролює евакуаційні двері: неправомірне відкриття супроводжується гучним звуковим і світловим сигналом. Сигналізація рятівного обладнання працює за іншим принципом: вогнегасник фіксується хомутом, і при знятті хомут вивільняється з корпусу, активуючи зумер. Скористатися вогнегасником у реальній ситуації це не перешкоджає — але спроба переміщення привертає увагу. Той самий підхід застосовується для дефібриляторів, аптечок, евакуаційних крісел. Прямі аналоги цього класу пристроїв на українському ринку не поширені.

Межі застосування, які треба врахувати на етапі формування проєкту

Сертифікація в цьому портфелі прив’язана до конкретної моделі, а не до бренду. Тому статус перевіряється на рівні артикула — і саме це дає специфікації точність: коректно вказана модель проходить перевірку тендерної документації та технічне приймання без зауважень.

Ще кілька параметрів визначаються під конкретний проєкт, а не на рівні серії — їх варто зафіксувати на старті:

• Клас ударостійкості. Формальний IK09 за IEC 62262 підтверджено для армованого склопластикового корпусу. Для полікарбонатних кришок виробник описує стійкість якісно, тому коли специфікація вимагає конкретного класу IK, цей параметр узгоджується з виробником під позицію — до внесення її в проєкт.
• Схвалення. У портфелі підтверджені UL/cUL, FM для окремих моделей і EN54-11 для ReSet Series 01. Якщо проєкт вимагає LPCB, VdS або окремої декларації RoHS — статус запитується у виробника під конкретний артикул.
• Кришки для димових і теплових детекторів. Кришка змінює умови повітряного потоку, тому працює зв’язка «конкретна кришка + конкретна модель детектора». Лістинг UL S3504 діє для перелічених у документації моделей; під інші детектори сумісність підтверджується окремо. Це швидка перевірка на етапі підбору.
• Корпуси оповіщувачів. Конструкція має перфорацію та просвітлення кришки саме для того, щоб мінімізувати вплив на вихідну звукову й світлову потужність. Фактичний рівень підтверджується вимірюванням після монтажу — штатна процедура приймання.
• Решітки для камер. Це захист від механічного впливу: удару, кидка, спроби зірвати кріплення. Якщо в моделі загроз присутнє засліплення або зафарбовування об’єктива, ця задача закривається вибором самої камери у відповідному антивандальному виконанні.
• Внутрішнє й вуличне виконання. Кнопки G3/GF/GFC і ключові вимикачі розраховані на внутрішню інсталяцію. Для вуличних позицій використовується або відповідний захисний корпус STI, або серії з власним вуличним виконанням — IP67-кнопки та Waterproof ReSet.
• Обслуговування зумер-моделей. Заміна батареї й тестування сирени — раз на рік, прокладки водонепроникних моделей — приблизно раз на п’ять років. Ці позиції варто закласти в регламент обслуговування одразу: тоді сукупна вартість володіння прогнозована. Там, де регламент обслуговування забезпечити складно, робочим варіантом залишаються пасивні моделі без зумера.

Український нормативний контекст: на що можна опиратися

ДБН В.2.5-56:2014 (з поправкою №2, чинною з 01.03.2026), п. 7.2.14/7.2.15 вимагає захисних конструкцій для детекторів, розташованих нижче 2,2 м, за умови, що вони не порушують функціональність пристрою. Це загальний принцип, який концептуально збігається з інженерною логікою STI. Прямої норми щодо захисних кришок на ручних сповіщувачах — на відміну від низки закордонних стандартів — в українській нормативній базі немає, і аргумент відповідності будується опосередковано. Подавати це як формальну обов’язковість некоректно.

Закон №4609-IX від 18.09.2025 зобов’язує заклади освіти встановлювати тривожні кнопки, а супровідна настанова прямо вказує розміщувати кнопку в непомітному місці, недоступному для дітей — тобто задача формулюється саме як запобігання випадковій активації неавторизованими особами. Водночас за даними МВС станом на жовтень 2025 року 98,5% шкіл уже мали подібні системи. Це не ринок нових інсталяцій, а ринок якісної заміни й захисту наявних пристроїв від хибних спрацювань.

Сценарії, у яких вибір обґрунтований

Комерційна складова: диференціація та трудомісткість

Технічна диференціація специфікації. Частина рішень має характеристики, які складно закрити загальнодоступним обладнанням: інтегрована камера в кнопці, десять комбінацій активації та відновлення в одному конструктиві, пневматичне відновлення без живлення, автономна сигналізація рятівного обладнання, специфічні форм-фактори решіток. Закладена в проєкт позиція такого класу підвищує технічну вагу пропозиції.

Важливо розуміти, де цей аргумент не працює. У категорії світлозвукових оповіщувачів чи корпусів загального призначення портфель STI не має характеристик, якими можна відрізнити пропозицію — і будувати на них диференціацію не варто.

Передбачуваність замість доробок. Типові режими відмови в цій категорії відомі: окислення контактів, деградація пластику, вихід реле з ресурсу раніше заявленого, необхідність доробляти виріб після покупки. Вартість такої доробки не з’являється в комерційній пропозиції, але з’являється в трудовитратах монтажної групи й у сервісних викликах першого року. Це аргумент не про якість у загальному значенні, а про прогнозованість трудомісткості — тобто мовою технічного директора інтегратора.

Чому окремі лінійки неможливо просто замовити

Для частини лінійок STI не існує однієї універсальної фіксованої комплектації. Конкретний виріб формується під задачу — і кількість поєднань робить ручний підбір окремою роботою з власною ймовірністю помилки.

Порядок величин конкретний.

Типові помилки підбору повторюються з проєкту в проєкт:

• кришка з відкритою задньою частиною замість варіанту зі спейсером — на виступаючий від стіни сповіщувач;
• артикул внутрішнього виконання в специфікації для вуличної інсталяції;
• батарея зумера, не внесена окремим рядком у BOM — пристрій змонтовано, сигналізація не працює;
• заявлений EN54-статус на всю серію ReSet замість Series 01 — помилка, яка виявляється на етапі перевірки тендерної документації;
• зумер 105 дБ у тихому приміщенні лікарні.

Конфігуратор FortiSec

Для роботи саме з цією задачею фахівці FortiSec розробили окремий онлайн-конфігуратор, який охоплює 16 модельних рядів обладнання STI: GF та G3, Stopper Stations, Global ReSet, ReSet Call Points і Waterproof ReSet Call Point, внутрішні кнопки, Waterproof Push Buttons, Key Switches, Enviro Stopper, Stopper II, Universal Stopper і Low Profile Universal Stopper, Euro Stopper, Call Point Stopper, EnviroArmour.

Логіка роботи параметрична: матеріал виконання, тип активації, спосіб монтажу, ступінь захисту, додаткові опції. Інструмент побудований так, що скласти неможливе поєднання опцій у межах лінійки не вдасться — доступні лише варіанти, які реально існують для обраної серії.

Результат — визначена конфігурація з артикулом і кодом моделі та експорт специфікації у формат XLSX із групуванням позицій. Для об’єкта, де потрібні, наприклад, 800 кнопок різних конфігурацій, це означає, що замість ручного зведення артикулів із документації формується таблиця, з якою можна працювати далі.

Що конфігуратор дає порівняно з вбудованим інструментом на сайті виробника: україномовний інтерфейс, збереження конфігурації та вивантаження специфікації, а також усі 16 лінійок в одному місці. Він доповнює функціонал, а не заміняє його.

Межі інструменту варто розуміти точно, бо від цього залежить, на що можна покладатися:

• інструмент забезпечує внутрішню коректність конфігурації в межах опцій лінійки — це не підтвердження габаритної сумісності з конкретним пристроєм на об’єкті й не підтвердження нормативної відповідності проєкту; те й інше залишається предметом інженерної перевірки;
• габаритні креслення конфігуратор не надає — вони містяться в інструкціях з монтажу в каталозі;
• цін і дисконтів у ньому немає свідомо: це інструмент вибору моделей, а не магазин. Сформована XLSX-специфікація далі обговорюється з відділом продажів — саме на цьому етапі визначаються проєктна ціна, строки та умови.

Відкрити конфігуратор STI

Дані, потрібні до включення позиції в специфікацію

Коректна конфігурація починається не з каталогу, а з дванадцяти питань до об’єкта:

1. Що саме захищаємо або чим активуємо — із фотографією.
2. Виробник і модель захищеного пристрою.
3. Габарити пристрою й величина виступу від площини стіни.
4. Основна загроза: хибна активація, удар, вандалізм, погода, крадіжка.
5. Внутрішня чи зовнішня інсталяція, характер середовища.
6. Чи потрібен звуковий сигнал при відкритті кришки й на якому рівні.
7. Чи є на місці 12–24 В.
8. Нормативні вимоги: EN54, UL, IP, IK, вимоги органу приймання.
9. Модернізація наявного обладнання чи новий монтаж.
10. Хто відповідатиме за заміну батарей і тестування зумерів.
11. Мова та зміст маркування.
12. Політика ключів: індивідуальні чи єдиний стандарт на проєкт.

Ці дані визначають конфігурацію більшою мірою, ніж вибір серії. Питання габаритної сумісності, нормативного статусу конкретної моделі та коректності комплектації під конкретне середовище FortiSec розбирає разом із проєктною командою — до того, як позиція потрапляє в специфікацію, а не після зауважень на прийманні.
