Інженерний огляд
Gunnebo HiSec Nova:
три підходи до контролю одноосібного проходу

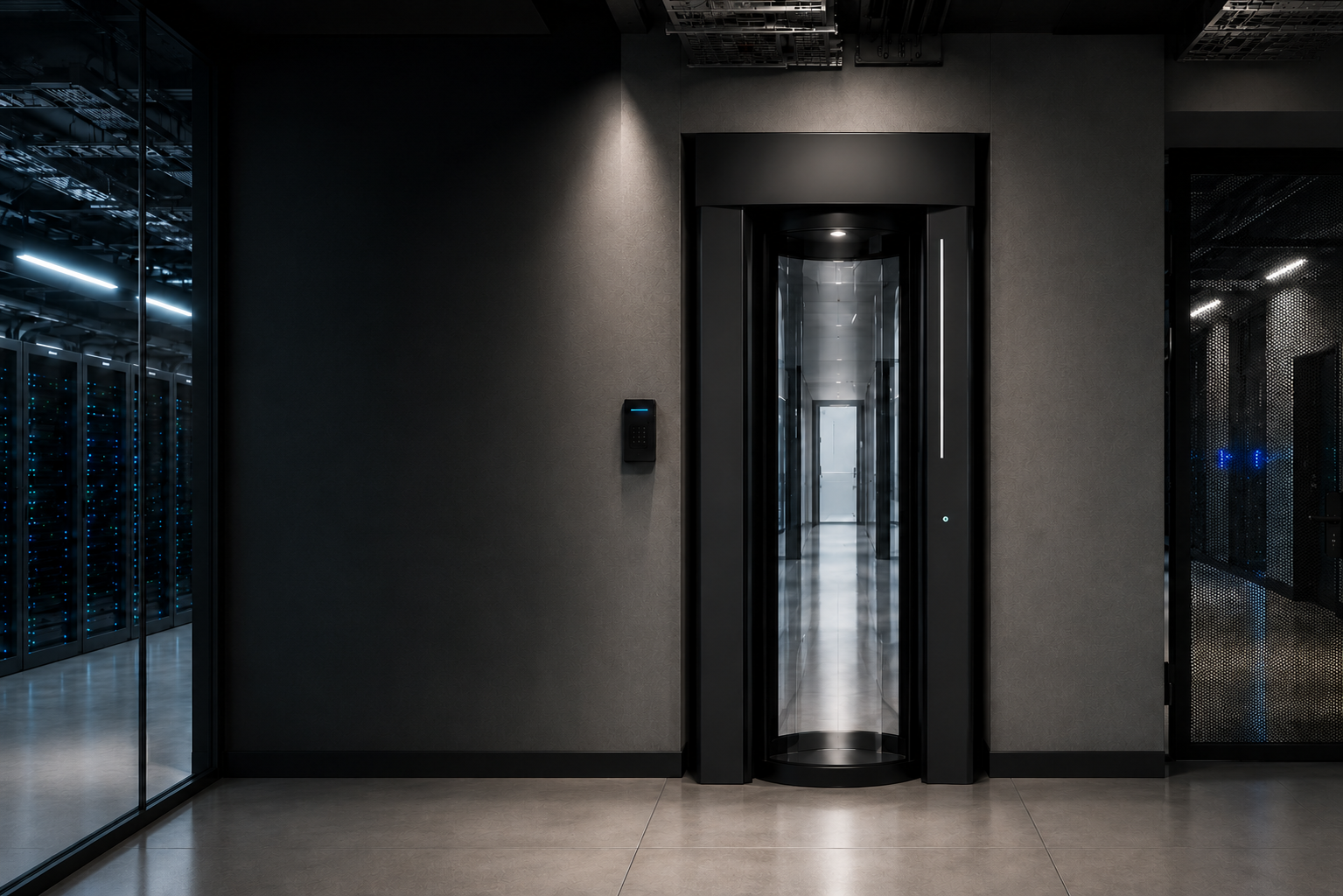

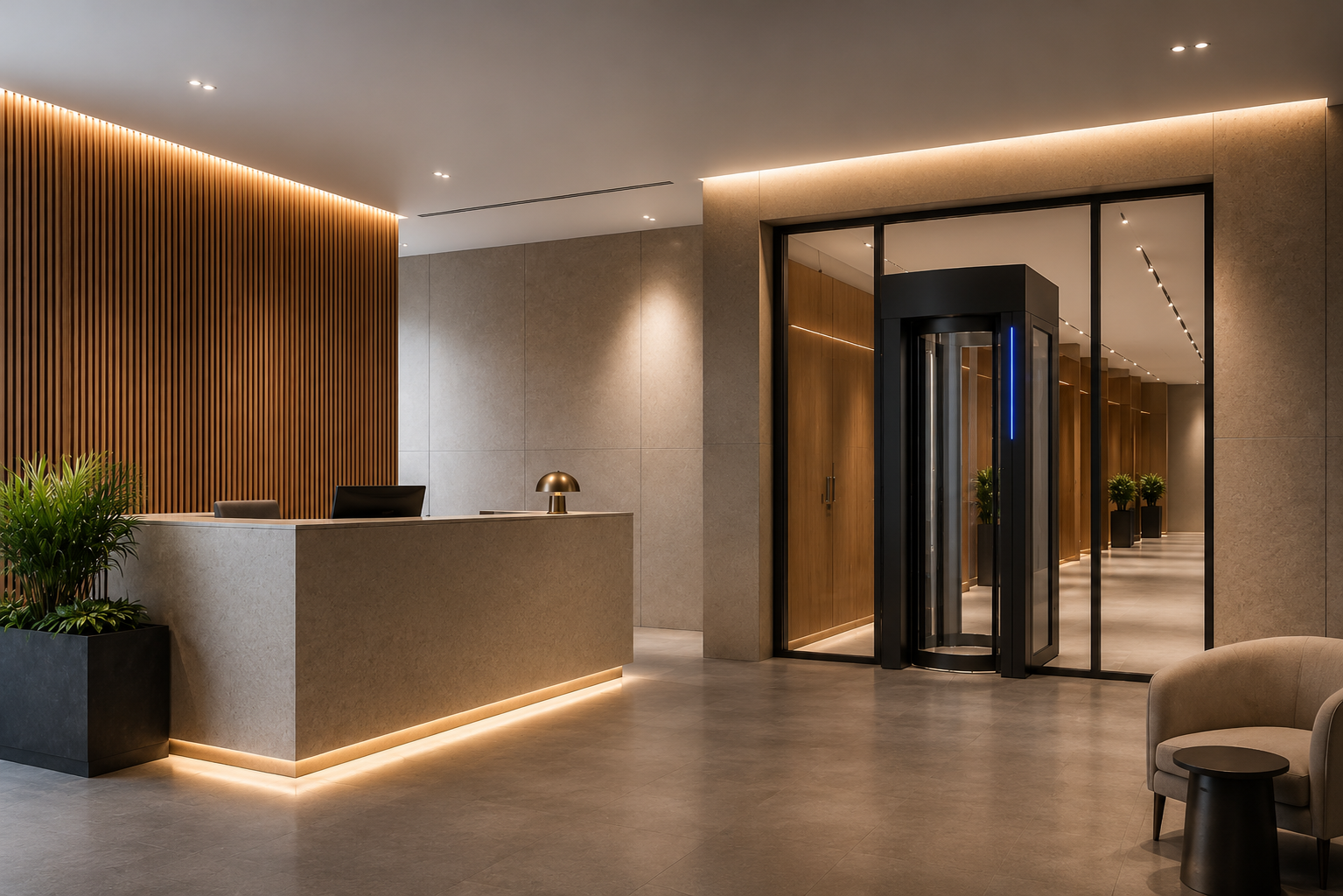

Gunnebo представила нову модель HiSec Nova — моторизовану шлюз-кабіну для контрольованого проходу.
У стандартній комплектації шлюз-кабіна має детекцію присутності: система розуміє, що всередині хтось є. Контроль одноосібного проходу — окрема опція. Для нього доступні системи Visira, які використовують різні принципи детекції та можуть застосовуватися окремо або в комбінації.
І саме тут HiSec Nova стає цікавішою за звичайну логіку «дві двері з взаємним блокуванням». Одні системи Visira вимірюють фізичні ознаки того, що опинилося в кабіні, — зайнятий об’єм або зону, на яку припадає тиск. Visira Omni натомість рахує самих людей.
Об’єм, тиск або підрахунок людей
Visira — це системи одноосібної детекції, які Gunnebo пропонує до HiSec Nova. Усі вони відповідають на одне питання: чи справді в кабіні одна людина. Різниця в тому, за якою ознакою кожна з них це визначає.
Visira Core використовує сенсори часу прольоту сигналу.
Прохід дозволяється, якщо об’єм усередині кабіни залишається в межах налаштованого порога.
Visira Core Option використовує цифровий контактний мат із двома зонами.
Якщо тиск фіксується за межами малої внутрішньої зони, прохід не дозволяється. Мат також можна комбінувати з ультразвуковою детекцією.
Visira Omni працює за іншим принципом: дві камери та аналітика зображення зі штучним інтелектом визначають і рахують людей усередині шлюз-кабіни.
Система самодостатня: сумка, валіза чи колісне крісло в кабіні не додають до підрахунку ще однієї людини.
Різниця добре проявляється в реальному проході. Об’ємна детекція оцінює простір, зайнятий усередині кабіни, а великий рюкзак, валіза чи інший габаритний предмет цей простір збільшують — і можуть вплинути на спрацювання порогової логіки. Omni рахує людей, тому речі в руках для неї залишаються речами.
Тому ще на етапі вибору конфігурації є сенс відповісти на просте запитання: з чим люди реально проходитимуть через цю точку доступу?
Для відносно однорідного потоку один принцип контролю може бути цілком достатнім.
Compact чи Wide — залежить від сценарію проходу
HiSec Nova випускається у двох виконаннях. Compact має ширину проходу 600 мм, Wide — 900 мм. Висота проходу в обох випадках становить 2100 мм.
Ширший прохід Wide у поєднанні з тим, що Visira Omni не реагує на колісне крісло як на додаткову людину, робить цю конфігурацію вартою уваги там, де є вимоги до доступності. Водночас відповідність ширини проходу конкретним вимогам безбар’єрності визначається нормами та умовами самого об’єкта.
Тому конфігурацію краще починати не з переліку опцій, а зі сценарію.
- Хто проходитиме через шлюз-кабіну?
- З чим?
- Яка ширина потрібна?
- І який саме контроль одноосібного проходу необхідний?
Шість проходів за хвилину — але важливий увесь цикл
Для HiSec Nova заявлена орієнтовна пропускна здатність шість проходів за хвилину при використанні безконтактного зчитувача та проході без необхідності додаткових дій користувача.
Але шлюз-кабіна працює послідовним циклом. Авторизація, відчинення перших дверей, вхід, детекція присутності, зачинення перших дверей, відчинення других, вихід, зачинення других дверей після звільнення кабіни — і лише після цього система повертається у вихідний стан.
Тому арифметично множити шість проходів на 60 хвилин і сприймати результат як гарантовану погодинну продуктивність не варто. Значення має реальний піковий потік через конкретну точку доступу.
HiSec Nova також дозволяє розміщувати зчитувачі всередині та зовні кабіни для одно- або двофакторної автентифікації. Це додає ще одну змінну до фактичного сценарію проходу.
І не весь вхід обов’язково будувати на одному типі обладнання. Там, де головне — швидко пропустити великий потік людей, може бути доречним інший тип проходу. Шлюз-кабіна вирішує іншу задачу: контрольований послідовний прохід через захищену точку доступу.
Скло: важливий не сам факт захисту, а його рівень
У стандартному виконанні HiSec Nova використовується 12-мм ламіноване захисне скло класів BR1/S за EN 1063 та P4A за EN 356.
BR1 за EN 1063 відповідає випробуванню пострілом із .22 LR — це нижня сходинка балістичної шкали стандарту.
P4A характеризує стійкість самого скління до ручного впливу за EN 356. Тут важливо, до чого належить кожне позначення: BR1/S і P4A описують саме скло, і в цій ролі вони працюють коректно. Клас взломостійкості за EN 1627 присвоюється конструкції в зборі — для HiSec Nova він не заявлений, тому й читати ці позначення варто як характеристики скління.
Клас захисту стандартного виконання HiSec Nova — IP20, робочий температурний діапазон — від −10 до +45 °C. Для розміщення за межами суто внутрішнього приміщення Gunnebo пропонує окреме напівзовнішнє виконання.
При зникненні живлення людина не повинна залишитися всередині
Резервна батарея HiSec Nova забезпечує приблизно 200 циклів відчинення та зачинення або до 24 годин роботи в режимі очікування.
Після вичерпання заряду система автоматично блокує двері з внутрішнього боку будівлі, зберігаючи захист точки доступу. Водночас ручне керування дверима із зовнішнього боку залишається можливим.
Логіка тут цілком практична: людина не повинна залишитися замкненою всередині шлюз-кабіни після втрати живлення, але сама контрольована точка при цьому має зберігати захисну функцію.
До 600 кг — і це вже частина проєкту
HiSec Nova Compact важить приблизно 400–450 кг, Wide — 550–600 кг. Шлюз-кабіна постачається повністю зібраною та потребує вантажопідйомного обладнання для встановлення.
Вимоги до основи теж цілком конкретні: бетон із міцністю щонайменше 30 Н/мм², рівність у межах ±5 мм по всій площі встановлення та мінімальна глибина 150 мм. Для Compact основа має розмір 995 × 995 мм, для Wide — 1500 × 1500 мм.
Це вже не монтажні дрібниці. Маса кабіни, доставка, вантажопідйомна техніка та підготовка основи можуть помітно вплинути на кошторис і будівельну готовність майданчика. Краще врахувати їх до того, як обладнання з’явиться на об’єкті.
Не одна технологія для всіх сценаріїв
Core контролює об’єм усередині кабіни. Core Option додає контроль зони тиску та може поєднуватися з ультразвуковою детекцією. Omni використовує камери й аналітику зображення для визначення та підрахунку людей.
При цьому одноосібна детекція не входить у стандартну комплектацію HiSec Nova. Шлюз-кабіна може працювати лише зі штатною детекцією присутності, а для контролю проходу однієї людини додається одна система одноосібної детекції або їх комбінація.
Тому питання не в тому, яка Visira «краща». Важливіше зрозуміти, який спосіб контролю потрібен у конкретній точці доступу. Якщо через кабіну регулярно проходять із сумками, багажем чи іншими предметами, особливого значення набуває сам принцип визначення кількості людей. В іншому проєкті визначальними можуть стати ширина проходу, пікове навантаження, вимоги до скління або поведінка системи при втраті живлення.
Логіка конфігурації
У цьому й одна з сильних сторін HiSec Nova: конфігурацію можна будувати навколо реального сценарію проходу, підбираючи потрібний спосіб одноосібної детекції або поєднання кількох способів.
Якщо HiSec Nova розглядається для конкретного об’єкта, FortiSec може допомогти підібрати конфігурацію шлюз-кабіни під сценарій проходу та вимоги проєкту.
