Прихована периметральна система Senstar OmniTrax: принцип роботи та архітектура
Розбираємо конструкцію та принцип роботи Senstar OmniTrax: як формується зона виявлення, з яких компонентів збирається комплект, як периметр ріжеться на зони тривоги, як система калібрується на майданчику й як порахувати комплект під рубіж конкретної довжини.
Огорожеві сенсори, мікрохвильові бар’єри, тепловізори — усе це видно. Порушник бачить, де проходить рубіж, і планує подолання, знаючи його розташування. Заглиблена кабельна система працює інакше: рубіж є, але його немає на поверхні.
Клас рішення й місце в архітектурі
OmniTrax належить до класу систем «лінії витікаючої хвилі» (ЛВХ) — заглиблених радіочастотних сенсорів на перфорованому коаксіальному кабелі.
У периметральній архітектурі це рубіж виявлення, а не рубіж затримки. Він не зупиняє порушника й не замінює огорожу — він фіксує факт перетину, визначає координату й передає її на верхній рівень. Далі працює відеоспостереження, освітлення й група реагування.
Найчастіше система застосовується у двох ролях.
Самостійний прихований рубіж — там, де видимі засоби охорони неприйнятні: представницькі об’єкти, історична забудова, майданчики, які не мають демонструвати межу охоронюваної зони.
Внутрішній шар під видимою огорожею — порушник, який подолав паркан, не знає про наявність другого рубежу й не готується до нього. Це класична схема глибокоешелонованого захисту для критичної інфраструктури.
Діапазон економічної доцільності методу — від 200 метрів до кількох кілометрів периметра. На коротших ділянках вартість контролера й пусконалагодження не розкладається на достатню довжину.
Принцип роботи

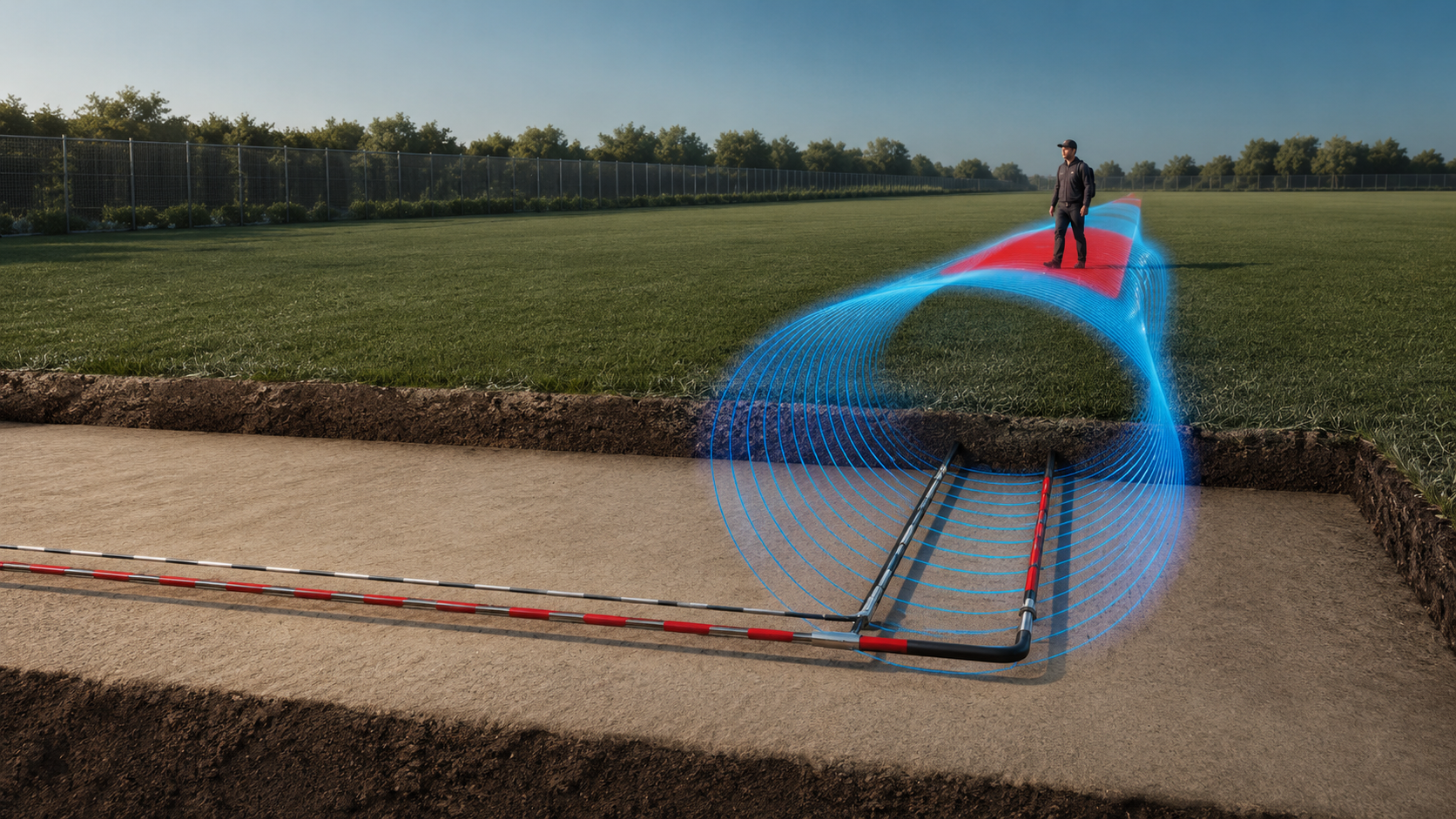

Як утворюється зона виявлення

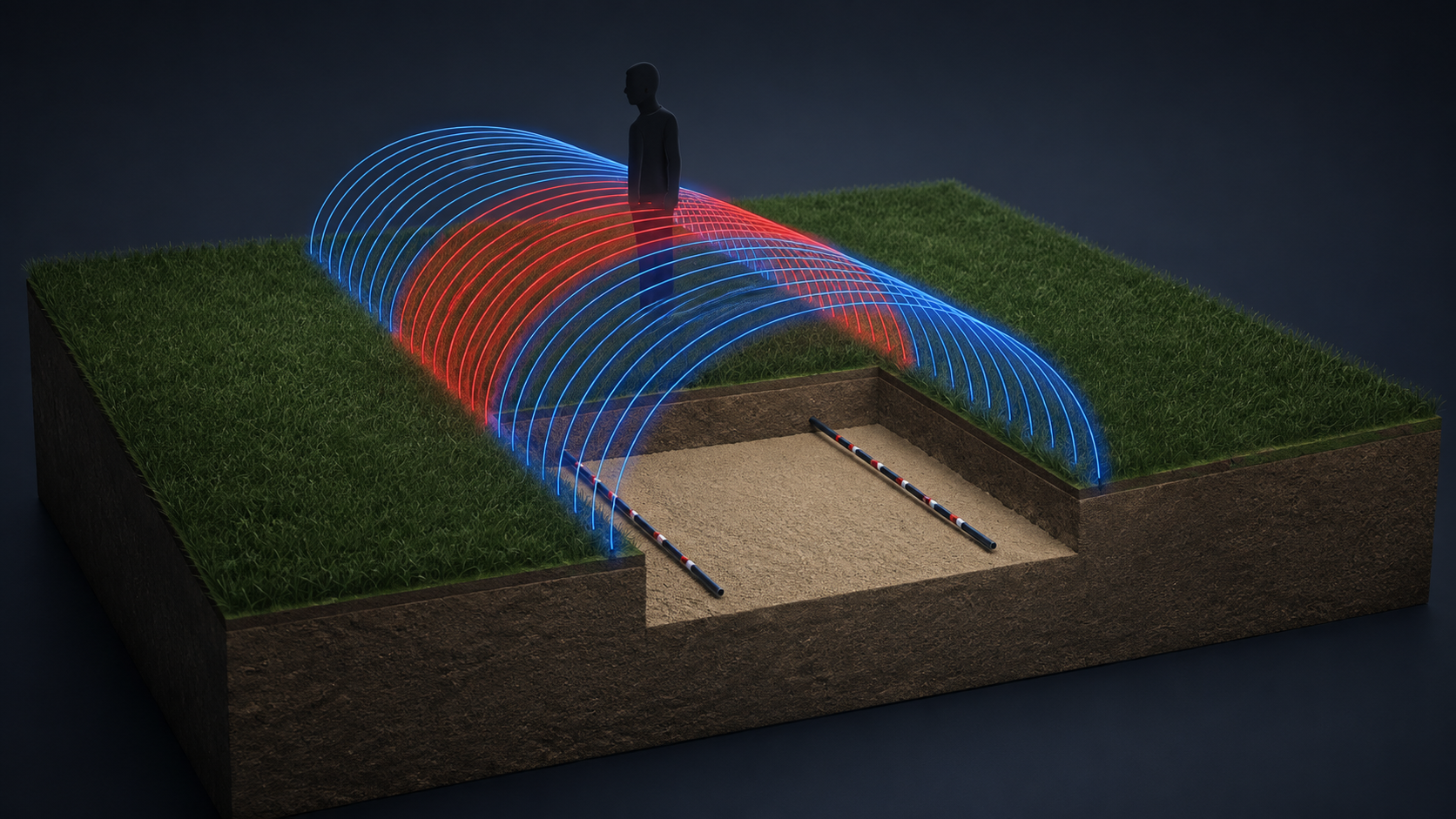

Чутливий елемент — це два паралельні коаксіальні кабелі, закладені в ґрунт.
У передавального кабелю зовнішній провідник має отвори — звідси й назва «перфорований», а за характером роботи «витікаючий»: екранування неповне, і частина високочастотної енергії виходить у навколишнє середовище. Приймальний кабель, прокладений паралельно, цю енергію вловлює. Робоча частота — 32,125 МГц.

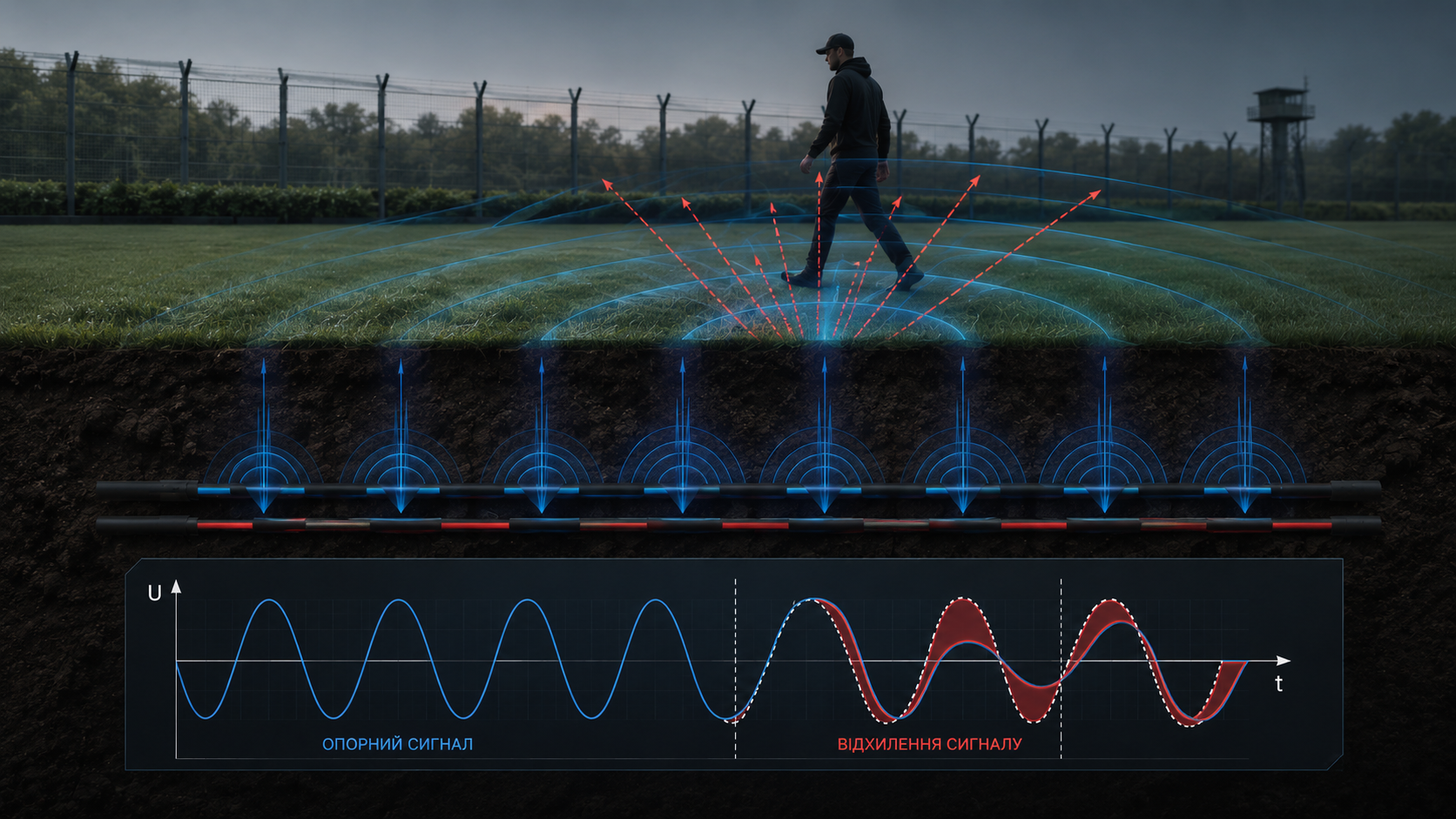

Між кабелями встановлюється стала картина розповсюдження електромагнітних хвиль. Коли в цю зону потрапляє людина, хвилі відбиваються від неї, картина змінюється — і ця зміна є інформаційною ознакою присутності.

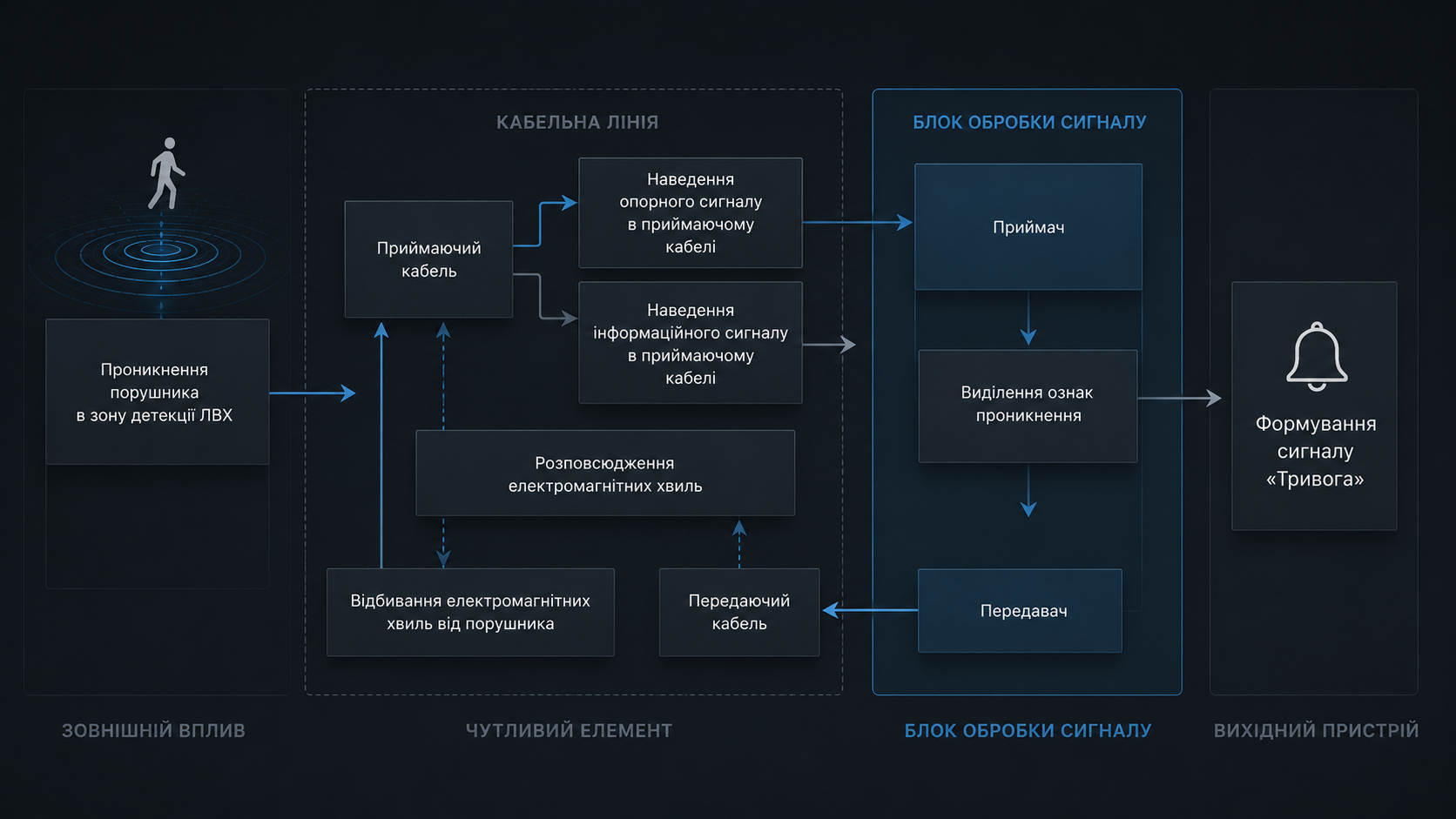

Що саме аналізує контролер
Обробка сигналу включає чотири операції.
Зміна амплітуди
Амплітуда пропорційна розміру об’єкта — звідси оцінка габаритів цілі.
Зміна фази
Фіксує факт руху об’єкта в зоні.
Тривалість зміни сигналу
Дає швидкість переміщення.
Оцінка збігу всіх ознак у часі
Ключова операція, і саме вона відсіює вплив середовища: тривога формується лише тоді, коли задані розміри, наявність руху й швидкість збігаються в одному часовому вікні.
Саме цим пояснюється заявлена нечутливість до вітру, дощу, снігу, граду, піщаних бур, туману, екстремальних температур, сейсмічної вібрації, акустичних завад і магнітних ефектів. Усі ці явища змінюють картину поля — але жодне з них не дає збігу трьох ознак одночасно. Рухома рослинність, включно з травою, кущами й деревами, з тієї самої причини тривог не породжує.
Робоче вікно сенсора
Ймовірність виявлення (Pd) — понад 99 % із довірчим рівнем 95 %. Умови: маса цілі понад 35 кг, вертикальне положення, швидкість руху від 5 см/с до 8 м/с. Об’єкти, легші за 10 кг, ігноруються — з тим самим довірчим рівнем 95 %.
Діапазон швидкостей варто прочитати уважно: верхня межа 8 м/с покриває біг, нижня 5 см/с — повільне обережне подолання. Обидва крайні сценарії потрапляють у робоче вікно.
Локалізація
Система дальнометрична. Контролер аналізує відгук у комірках дальності — їх до 40 на кожен кабель. За співвідношенням амплітуди й затримки сигналу в цих комірках визначається позиція цілі. Точність визначення координати — ±1 м; можливе відхилення через фазові неоднозначності — до 4 м. В основі лежить запатентована технологія кодованого імпульсного сигналу.
Кодований імпульсний сигнал дозволяє локалізувати кілька одночасних спроб проникнення. Роздільна здатність за цілями 24 м означає межу цієї здатності: дві цілі, що перетинають рубіж ближче ніж за 24 м одна від одної протягом трьох секунд, будуть зафіксовані як одна.
Точна координата — це те, що принципово відрізняє систему від зональних сенсорів. Поворотну камеру наводять у точку, а не в сектор; оператор бачить позицію на плані, а не факт спрацювання ділянки. При розрахунку пресетів камер варто закладати поле зору з запасом на можливе відхилення до 4 м — тоді ціль гарантовано потрапляє в кадр за будь-якого сценарію.

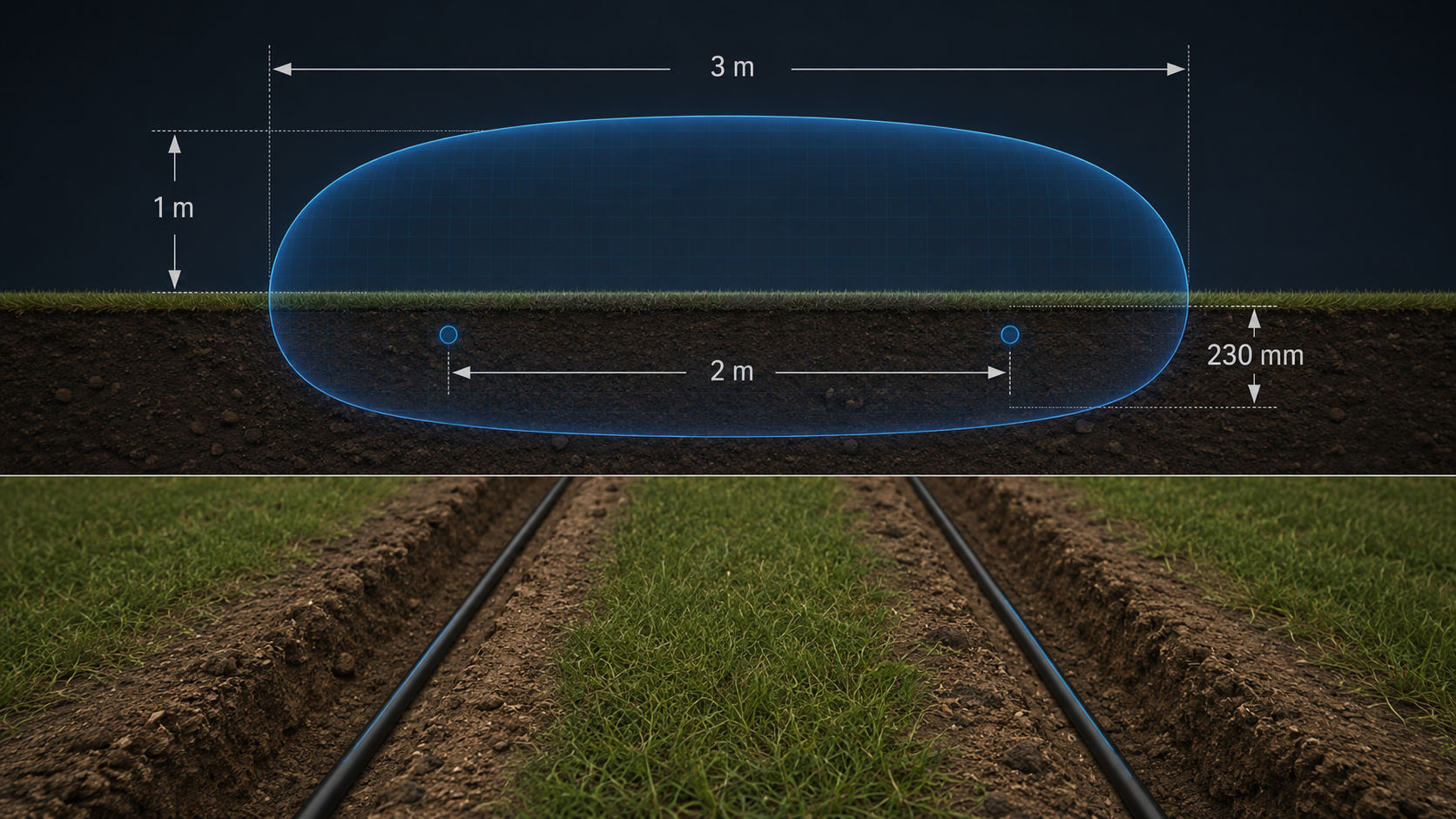

Геометрія зони виявлення
Зона виявлення — це циліндр з основою у формі еліпса. Верхня половина над рівнем поверхні, нижня — під нею. Поздовжня вісь паралельна кабельній трасі.
- Висота зони — 1 м; ширина — 2–3 м залежно від відстані між кабелями й середовища.
- Мінімальний радіус повороту траси — 7 м по осьовій лінії.
- Поворот на 90° у бетонних прорізах — три послідовні повороти по 30° з інтервалом від 3,6 м.
- Зміна ухилу поверхні вздовж траси — не більше 30° у межах 4 м.
Розмір зони залежить від глибини закладання кабелів, типу середовища, відстані між кабелями й налаштувань порогу чутливості. Ширина 3 м відповідає максимальній відстані між кабелями (2 м); за рекомендованих 1,5 м зона буде дещо вужчою. Для попереднього розрахунку перекриття варто брати нижню межу діапазону, а фактичне значення отримати на майданчику під час калібрування.
Зона повторює рельєф. Це принципова відмінність від мікрохвильових і оптичних бар’єрів, яким потрібна пряма видимість. Підйоми, спуски, нерівності траси система відпрацьовує природно — рубіж іде там, де йде кабель.
Глибина закладання
| Середовище | Глибина |
|---|---|
| Ґрунт, суміш піску з ґрунтом, гравій | 23 см ± 2,5 см |
| Помірна та важка глина | 15 см ± 1,3 см |
| Асфальт, велика площа (парковка, злітна смуга) | 23 см ± 2,5 см |
| Вузька асфальтова смуга (проїзд) при 23 см у суміжному ґрунті | 30 см ± 2,5 см |
| Неармований бетон тонший за 13 см | 23 см ± 2,5 см, траншея з відновленням покриття |
| Неармований бетон товщий за 13 см | проріз 6 см ± 6 мм |
| Армований бетон, будь-яка товщина | проріз 6 см ± 6 мм, кабель щонайменше на 2,5 см вище арматури |
Відстань між кабелями
Рекомендована відстань — 1,5 м, мінімум 10 см, максимум 2 м. Рекомендованих 1,5 м варто дотримуватися там, де дозволяє місце: ця відстань дає найкраще співвідношення сигнал/шум і найширшу рівномірну зону.
Вузьке рознесення в 10 см — повноцінний робочий режим із власною економічною перевагою: обидва кабелі вкладаються в одну траншею, що помітно скорочує обсяг земляних робіт. Це найпоширеніший метод на об’єктах із вузькою смугою відчуження.
Компроміс траншеї
Рознесення 1,5 м дає найширшу рівномірну зону й найкраще співвідношення сигнал/шум. Рознесення 10 см вкладає обидва кабелі в одну траншею — ціною вужчої зони виявлення й меншого запасу за співвідношенням сигнал/шум. Вибір між 1,5 м і 10 см робиться за наявним місцем і бюджетом земляних робіт.
Склад системи
Контролер
Основа комплекту. Один контролер обслуговує два кабельні плечі.
| Характеристика | Значення |
|---|---|
| Довжина периметра | до 800 м (два плеча по 400 м) |
| Корпус | фарбований алюміній, CSA/UL Type 4X |
| Габарити (В × Ш × Г) | 40 × 23,5 × 16,5 см |
| Вага | 4,9 кг без акумулятора |
| Живлення | 12–48 В постійного струму |
| Споживання | менше 9 Вт |
| Температура експлуатації | −40…+70 °C |
| Вологість | до 95 % без конденсату |
| Підключення кабелів | 4 конектори TNC-F |
| Кабельні вводи | 4, з компресійними гландами |
| Заземлення | рекомендовано 5 Ом або менше |

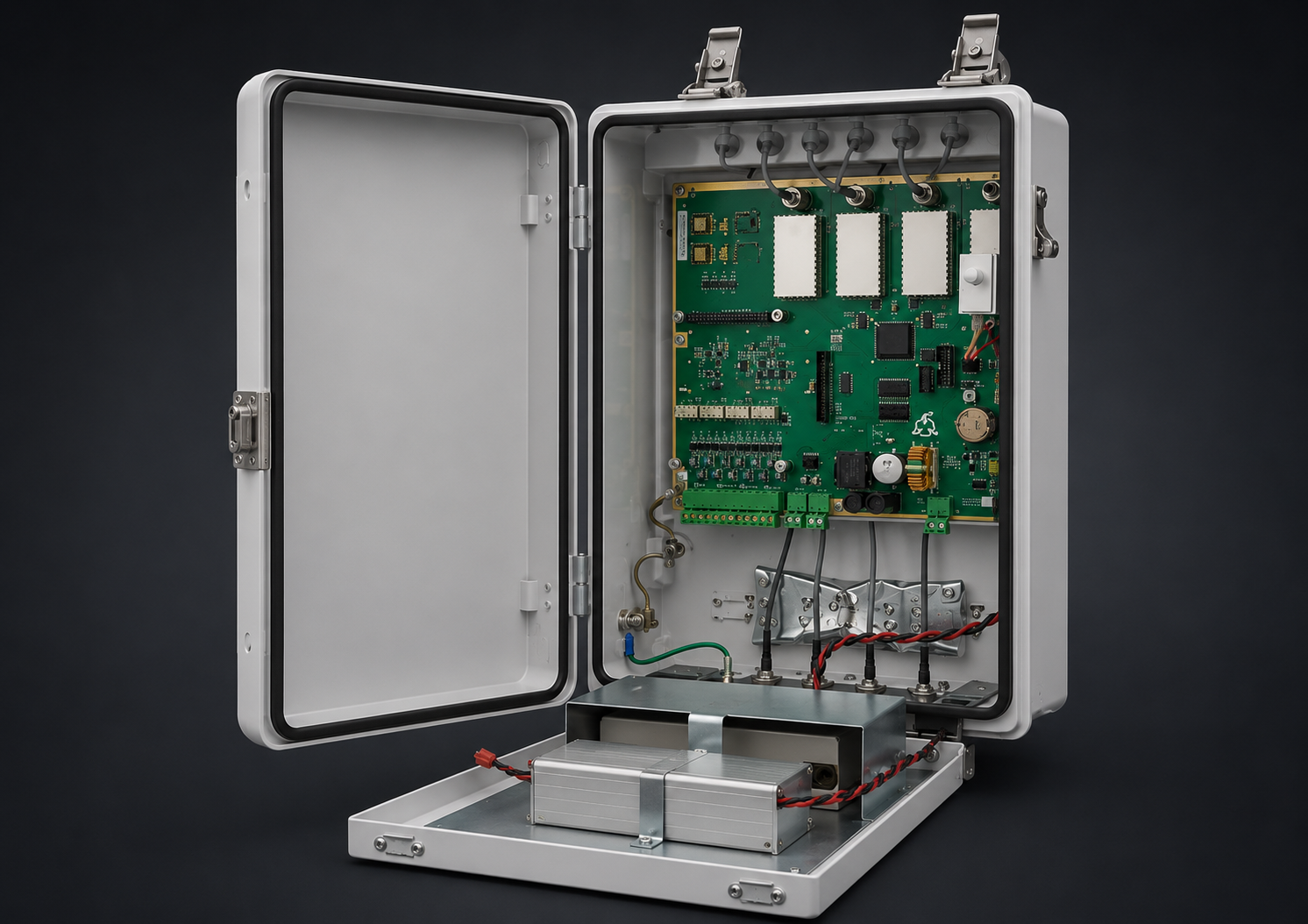

Резервне живлення. Контролер може комплектуватися резервним акумулятором — він встановлюється всередині корпусу на дверцятах. У базовому артикулі A4EM0101 акумулятор постачається разом із контролером; вага 4,9 кг у таблиці вище вказана без нього.
Резервне живлення тут саме резервне: акумулятор розрахований на аварійне підживлення, а не на роль основного джерела. Для об’єктів із нестабільною мережею питання закривають джерелом безперебійного живлення на вводі. Ємність і час автономії для конкретної конфігурації варто узгодити при замовленні.
Грозозахист вбудований: газорозрядні нерадіоактивні пристрої й супресори на всіх портах вводу-виводу — релейних виходах, лініях зв’язку, входах допоміжних пристроїв, входах живлення й входах сенсорного кабелю.
Вулична шафа (опція) — для наземного монтажу контролера: 98,4 × 42,5 × 27,3 см, сталь зі світло-зеленою емаллю, ступінь захисту IP33. Є також монтажний хомут для кріплення на опору.

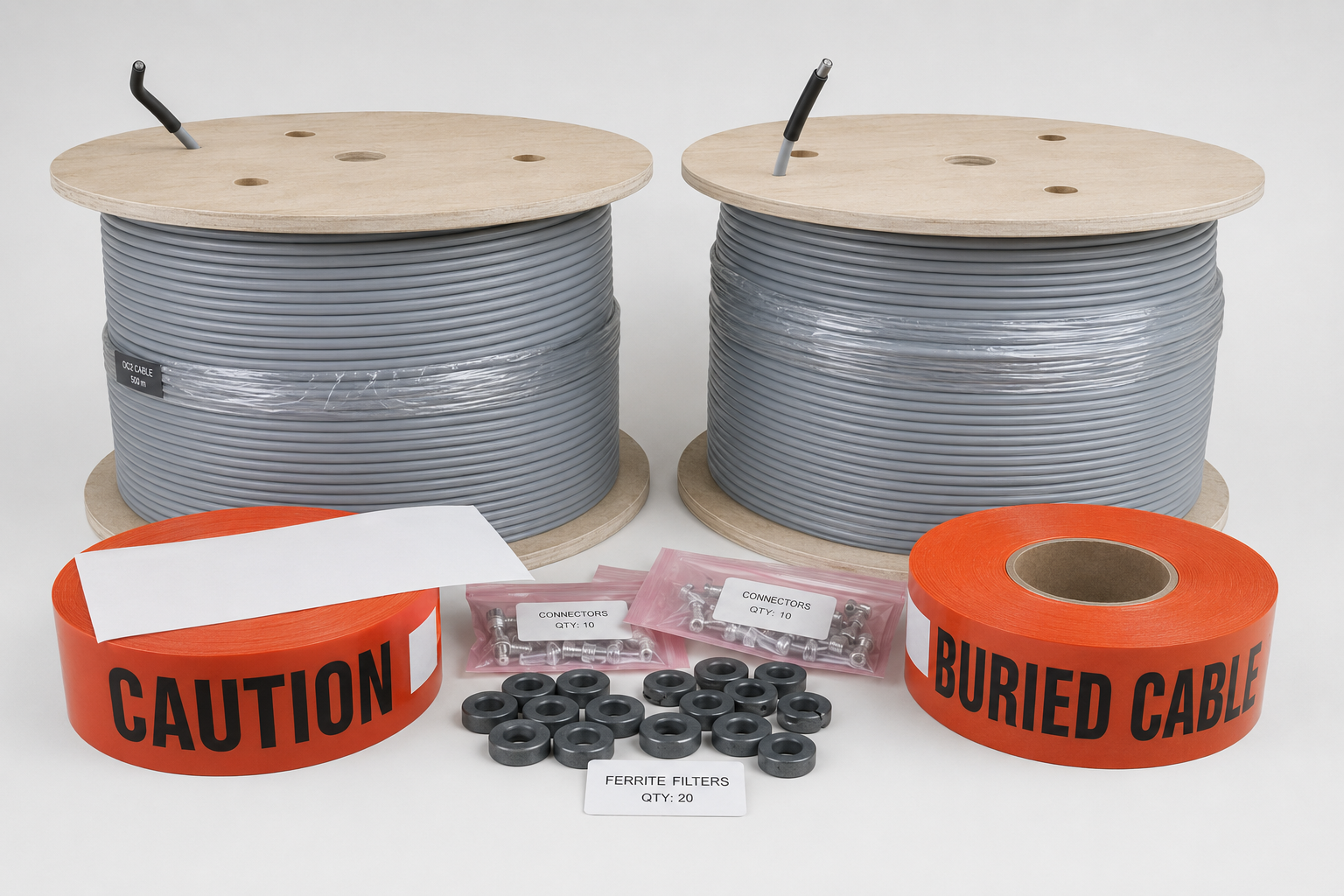

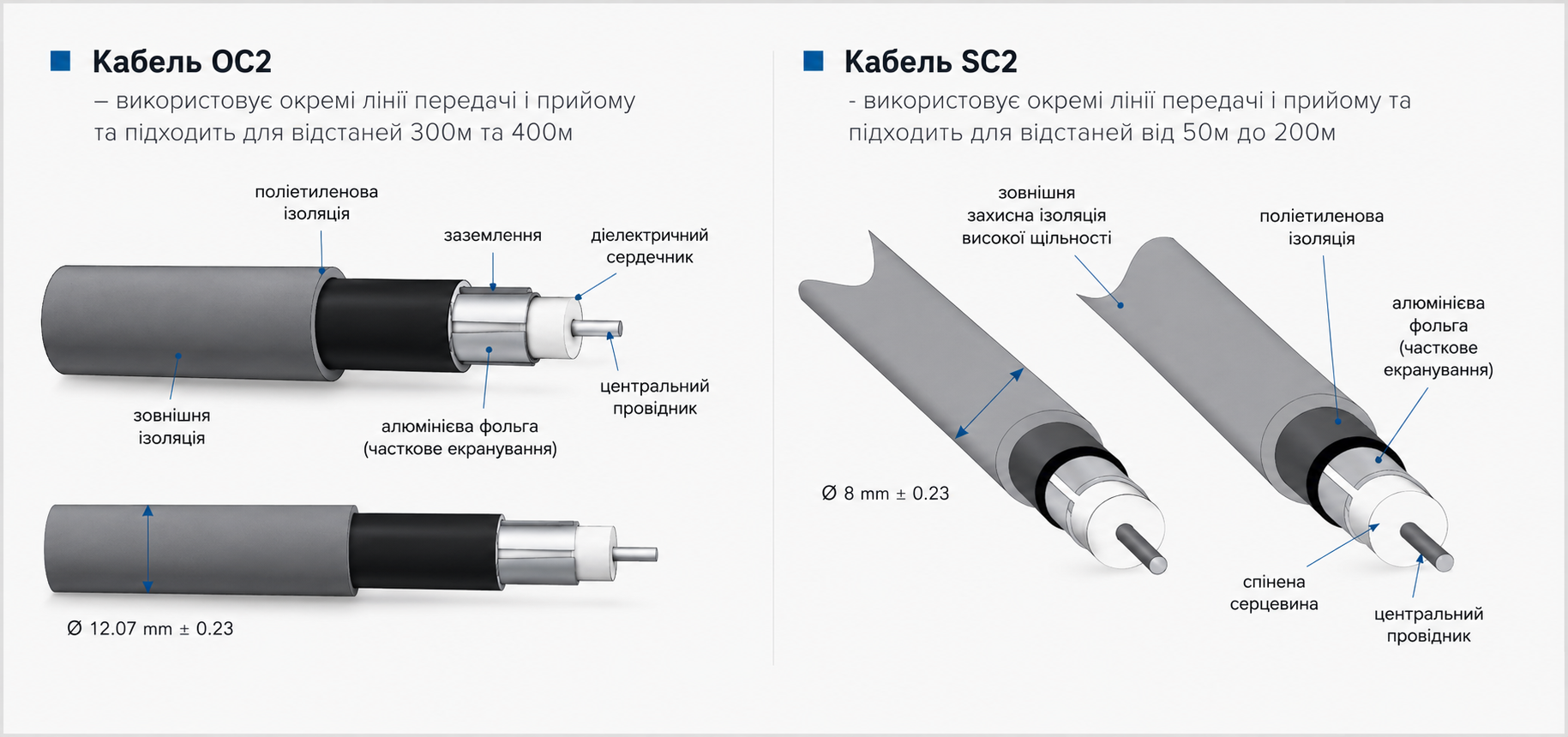

Сенсорні кабелі
| Параметр | OC2 | SC2 |
|---|---|---|
| Конструкція | окремі лінії передачі й прийому | окремі лінії передачі й прийому |
| Довжини чутливої ділянки | 300 м, 400 м | 50, 100, 150, 200 м |
| Зовнішній діаметр | 12,07 мм ± 0,23 | 8,00 мм ± 0,23 |
| Довжина нечутливого вводу | 20 м | 20 м |
| Конекторів TNC у комплекті | 6 | 4 |
| Феритових фільтрів | 42 | 20 — у таблиці технічних характеристик 10, див. примітку |
| Маркувальної стрічки | 3 бухти по 305 м | 2 бухти по 305 м |
| Максимум на контролер | 800 м | 400 м |
| Типове застосування | довгі периметри, укладання плужним кабелеукладачем | короткі периметри |
Розбіжність у документації. Щодо феритових фільтрів для SC2: у переліку комплектації вказано 20 штук, у таблиці технічних характеристик — 10. Обидві цифри наведено свідомо; кількість варто підтвердити при оформленні замовлення.
Обидва типи мають градуйований дизайн: розмір отворів у екрані змінюється вздовж кабелю, компенсуючи згасання сигналу. Завдяки цьому чутливість лишається рівномірною по всій довжині, а не падає до кінця плеча.
Нечутлива ділянка вводу — 20 метрів повністю екранованого кабелю, яким контролер під’єднується до початку рубежу. Поле там не утворюється, тому контролер можна винести на зручну відстань від охоронюваної лінії. Межа між вводом і чутливою частиною позначена червоними смугами.
Розв’язувачі й кінцеві навантаження
Кабельні комплекти з’єднуються між собою через розв’язувачі. Мережевий розв’язувач (з пропуском живлення) передає дані й постійний струм — його застосовують, коли живлення роздається по сенсорному кабелю. Автономний розв’язувач (з блокуванням живлення) передає дані, але блокує постійний струм — він потрібен, коли кожен контролер має локальне живлення.
Кінцеві навантаження встановлюються на обох кінцях розімкнутого периметра. Вони завершують зону виявлення й потік даних.
Карти розширення
Контролер приймає одну комунікаційну карту та одну карту вводу-виводу.
Комунікаційна карта відповідає за зв’язок між контролерами, і від її типу залежить максимальна відстань: RS-422 по міді — до 1,2 км, багатомодове волокно 820 нм — до 2,2 км, одномодове волокно 1310 нм — до 10 км.
Карта вводу-виводу буває двох виконань: карта релейних виходів (8 реле Form C, 1 А @ 30 В) або карта універсальних входів (8 входів із порогами й наглядом). Вони взаємовиключні: одночасно можна встановити лише одну з них.

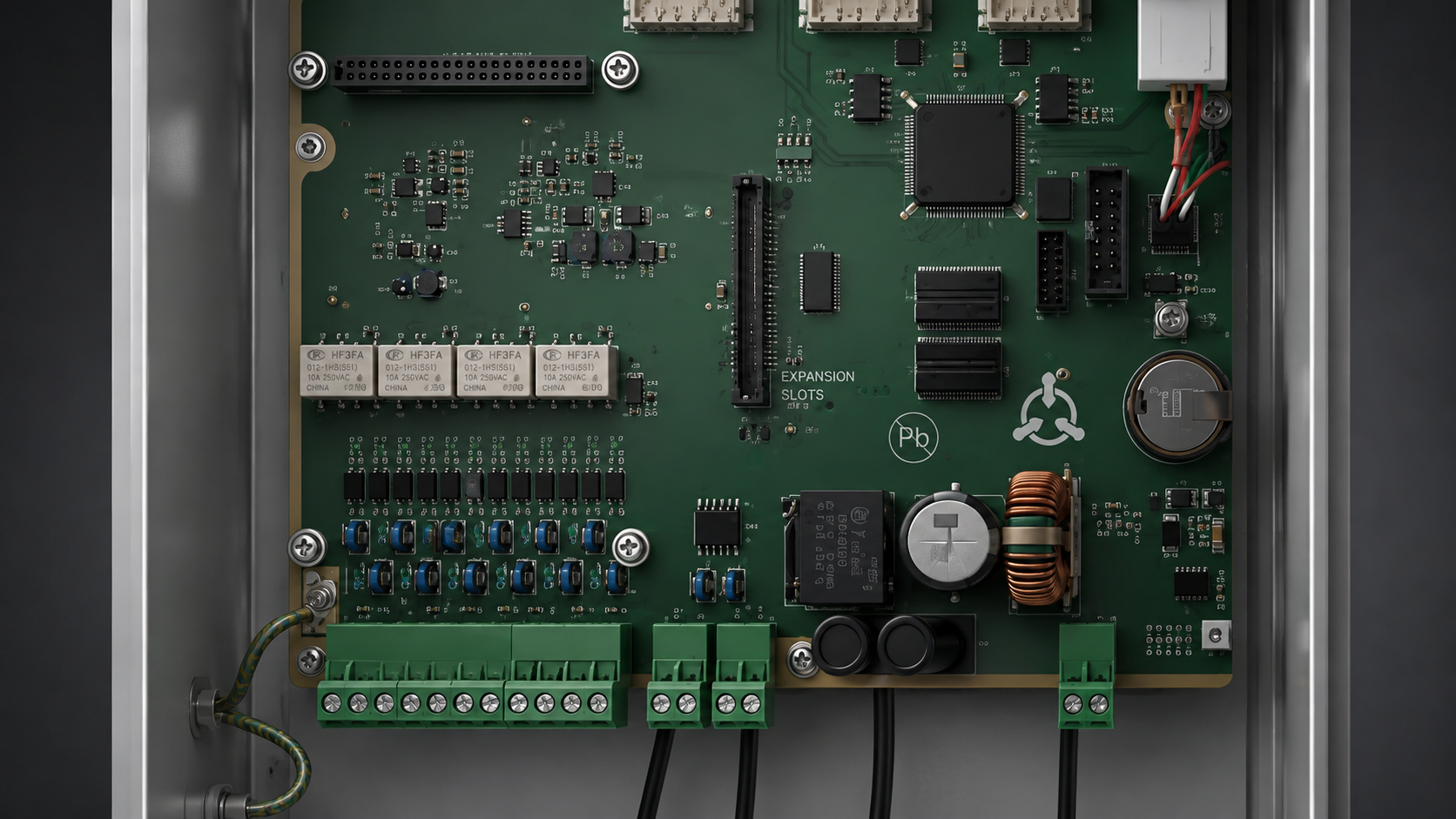

Вбудований ввід-вивід
Штатно контролер має 4 релейні виходи Form C, 1 А @ 30 В на неіндуктивне навантаження і 2 входи «сухий контакт» — по одному на кожне кабельне плече.
Функція кожного реле призначається окремо. В автономному режимі доступні призначення: тривога, нагляд, тампер кришки, відсутність живлення, відмова. Час активації програмується від 0,125 до 10 секунд.
Входи «сухий контакт» в автономному режимі працюють як входи самотестування, у мережевому — як допоміжні тривожні входи з налаштуванням стану (нормально замкнений / нормально розімкнений) або з контролем кінцевого опору.
Живлення та аксесуари
- Вуличний блок живлення 48 В, 100 Вт — централізоване живлення групи контролерів.
- Локальний блок 12 В, 80 Вт — живлення окремого контролера.
- Комплект грозозахисту — зовнішній захист сенсорних кабелів; один комплект на дві кабельні пари одного контролера.
- Комплекти з’єднання кабелів — інструмент для підготовки кабелю й обтиску конекторів, окремо під OC2 і SC2.
- Комплекти для ремонту кабелю — відновлення пошкоджених ділянок.
Зонування: від метра до зони тривоги
Гранулярність будується трьома рівнями.
Метр
Базова одиниця. Профіль чутливості записується для кожного метра кабелю окремо.
Сегмент
Суміжна група метрів, задається програмно: від одного метра до всієї довжини чутливого кабелю.
Зона тривоги
Один або кілька сегментів. Саме зона відображається оператору й керує реакцією системи.
Обмеження такі: до 50 сегментів на кабельний комплект, до 100 сегментів на контролер, до 50 зон тривоги на контролер, мінімальна довжина сегмента — 1 м.
Логіка зонування гнучкіша, ніж здається на перший погляд:
- сегменти в одній зоні не мусять бути суміжними — зона може складатися з рознесених ділянок;
- довжина зони не залежить від довжини кабелю — можна зробити зону на 5 метрів біля воріт і на 200 метрів на прямій ділянці;
- зона може містити в собі іншу зону;
- зона може огинати кути й перестрибувати неактивні ділянки;
- окрема зона 0 не повідомляє про цілі й використовується для ділянки вводу та неактивних відрізків; у ліміт 50 зон вона не входить.
Єдине жорстке обмеження: зона формується в межах одного контролера — сегменти можна брати з обох його кабельних плечей, але не з двох різних контролерів. На багатоконтролерному периметрі це визначає, де мають проходити межі зон.
Практично це означає, що периметр ріжеться логічно — під схему відеоспостереження, під сектори реагування, під ділянки з різним рівнем загрози — без жодного перекладання кабелю. Ворота з високим трафіком можна виділити в окрему зону з власною чутливістю, лишивши решту рубежу без змін.
Живлення й дані по сенсорному кабелю
Це головна інфраструктурна перевага системи. Сенсорний кабель, який уже прокладено вздовж периметра, одночасно виконує три функції: утворює зону виявлення, передає 48 В на наступний контролер і несе дані мережі.
Що це дає на практиці: не потрібно копати окрему трасу під силовий кабель і окрему під лінію зв’язку. Для периметра в кілька кілометрів це прибирає з кошторису значний обсяг земляних робіт.
Живлення можна подавати по передавальних кабелях, по приймальних або по обох — останнє дає резервування за живленням. Одне джерело 48 В обслуговує до п’яти контролерів: воно під’єднується до центрального, і живлення розходиться в обидва боки, по два контролери на сторону.
Тим самим кабелем передаються й дані між контролерами. Мережевий рівень системи — топології, резервування каналів, передача тривог у системи управління безпекою та відеоспостереження — це окрема тема з власною номенклатурою обладнання, і ми розберемо її в наступному матеріалі.
Налаштування й діагностика
Універсальний модуль конфігурації (UCM)
Програма для Windows із графічним інтерфейсом. Під’єднується до контролера локально по USB або віддалено через мережу. Що вона робить:
- калібрує сенсор і задає рівень чутливості з кроком в один метр;
- відображає графіки відгуку в реальному часі й зберігає їх для подальшого аналізу;
- визначає сегменти, зони тривоги й пороги;
- налаштовує конфігурацію вводу-виводу;
- виконує оновлення прошивки;
- допомагає локалізувати джерела хибних тривог і несправності кабелю.
Екран стану показує дані під’єднаного контролера, діагностичний статус, рівень фонового сигналу, стан вводу-виводу, журнал на 100 подій і до 255 збережених тривожних подій із флеш-пам’яті контролера.
Калібрування
Виконується тестовим проникненням: людина проходить рівно посередині між передавальним і приймальним кабелями, рівномірно, приблизно 0,5 м/с.
Програма автоматично записує піковий відгук для кожного метра траси й формує профіль чутливості. Профіль фіксує всі варіації, спричинені глибиною закладання, відстанню між кабелями та провідністю ґрунту, і компенсує їх.

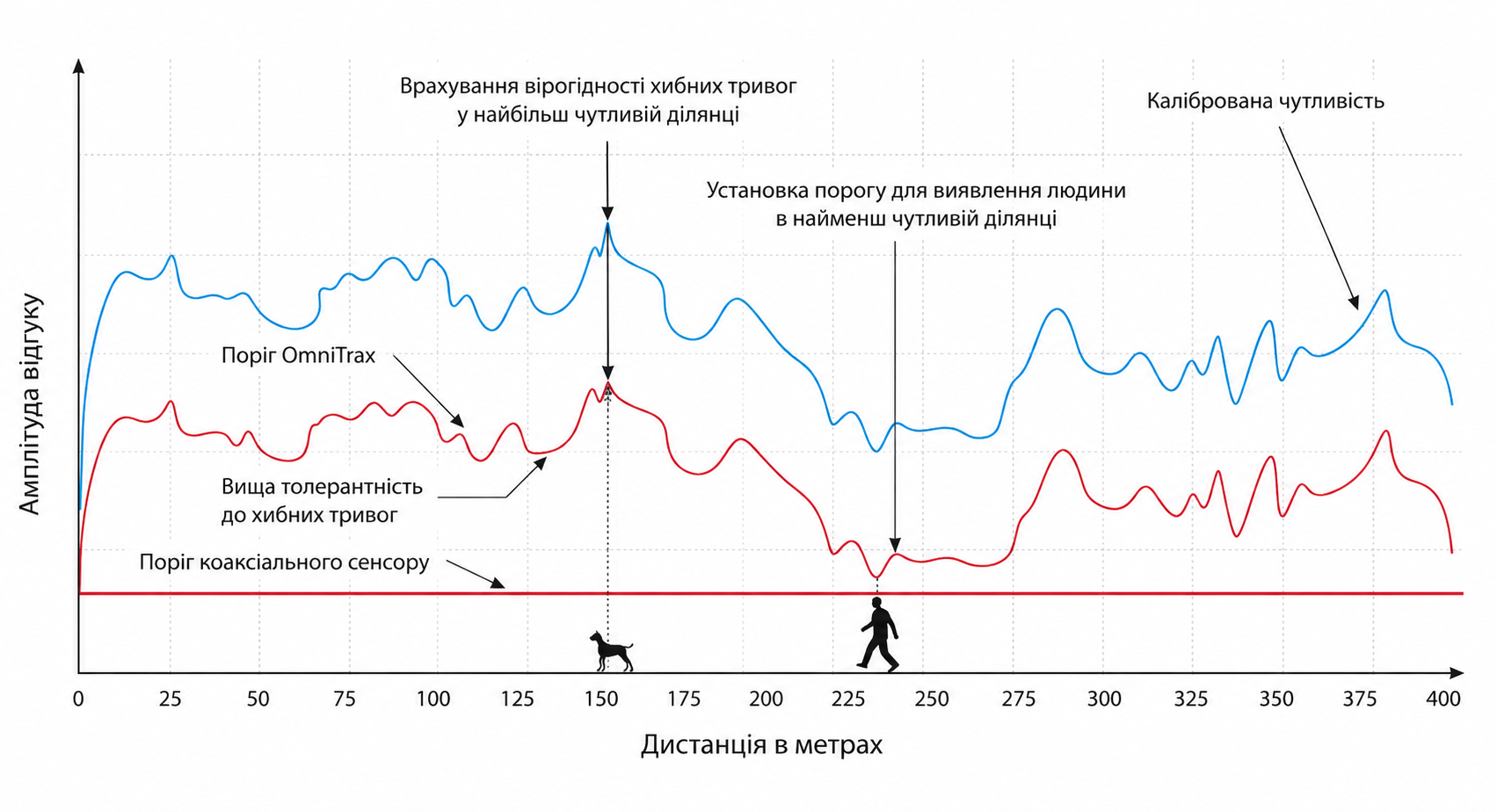

Навіщо це потрібно, видно з альтернативи. Якщо поріг задавати одним рівнем на весь кабель, його доводиться ставити за найменш чутливою ділянкою — інакше там людину не буде видно. Але тоді на найчутливішій ділянці той самий поріг виявиться надто низьким, і вона стане джерелом хибних тривог. Пометровий профіль знімає цей компроміс.
Керування балансом чутливості
- Кабельний запас — 6–24 дБ, за замовчуванням 12: глобальний баланс між ймовірністю виявлення й рівнем хибних тривог.
- Посегментна корекція — ± 9,8 дБ: локальне підвищення чутливості на ділянках ризику або зниження там, де багато завад.
- Швидкісні фільтри — 5 положень, окремо для повільних і швидких цілей: налаштування вікна швидкостей під сценарії загроз.
- Фільтр STC (перемикання сталої часу обробки) — увімк./вимк., за замовчуванням увімкнено: стабілізація відгуку при мілкому заляганні кабелю.
Кабельний запас за замовчуванням — 12 дБ, що дає високу ймовірність виявлення при низькому рівні хибних тривог. Значення коригується в міру накопичення експлуатаційної статистики.
Самотестування й нагляд
Під наглядом перебувають: сенсорний кабель (обриви, короткі замикання, замикання на землю), ввідна ділянка (цілісність), корпус (тамперний перемикач), критичні параметри роботи контролера, живлення (пропадання, стан акумулятора) і допоміжні входи (стан і нагляд лінії). Функція самотестування перевіряє стан кабелю й працездатність передавача.
Реле відмови за замовчуванням переходить у тривожний стан при зникненні вхідного живлення. Реле нагляду спрацьовує при зникненні живлення лише тоді, коли акумулятор відсутній, не заряджений або розряджений нижче порогу — тобто справний резервний акумулятор утримує систему в нормальному стані. Режим нормальної безпеки налаштовується окремо для кожного з чотирьох реле.
Діагностика, що передається мережею: тампер корпусу, помилка флеш-пам’яті програм, помилка ОЗП, збій завантаження, відмова карти розширення, несправності живлення по кожній шині, несправність акумулятора, зникнення вхідного живлення, стан нагляду за кожним кабельним плечем, виявлення завад.
Як порахувати комплект
Розрахунок ведеться від довжини периметра. Порядок дій:
- Довжина чутливого кабелю. Корисне використання кабельного комплекту — близько 95 %: комплект 400 м покриває приблизно 380 м периметра. Тому кабелю закуповують приблизно на 5 % більше за довжину рубежу.
- Кількість кабельних комплектів. Довжину периметра ділять на корисну довжину обраного типу кабелю.
- Кількість контролерів. Кожен контролер обслуговує два кабельні комплекти.
- Живлення. Одне джерело 48 В обслуговує до п’яти контролерів.
- Мережа й аксесуари. Комунікаційна карта в кожен контролер, кінцеві навантаження на кінці розімкнутого периметра, розв’язувачі на стиках комплектів, комплект грозозахисту на контролер.
Приклад: периметр 1500 метрів, ґрунт
| Позиція | Розрахунок | Результат |
|---|---|---|
| Корисна довжина комплекту OC2 400 м | 400 × 0,95 | ≈ 380 м |
| Потрібно комплектів | 1500 ÷ 380 = 3,95 | 4 комплекти OC2 по 400 м |
| Покриття | 4 × 380 | 1520 м |
| Контролерів | 4 комплекти ÷ 2 на контролер | 2 контролери |
| Доступно зон тривоги | 2 × 50 | до 100 |
| Джерел живлення 48 В | до 5 контролерів на джерело | 1 |
| Комунікаційних карт | по одній на контролер | 2 |
| Комплектів грозозахисту | по одному на контролер | 2 |
| Кінцевих навантажень | на обидва кінці рубежу | 2 комплекти |
Резерв покриття — 20 метрів, зон — з великим запасом. Обидва контролери живляться від одного джерела 48 В.
Якщо той самий периметр треба закрити з розширеною гранулярністю під відеоспостереження — сотні доступних зон вистачає, щоб виділити кожну камеру, кожні ворота й кожну ділянку з підвищеним ризиком в окрему зону.
Відповідність стандартам
- Безпека — IEC 60950-1, CSA 60950-1-03, SELV, Class 1.
- Радіочастотна емісія та чутливість — CE, FCC (частина 15, параграф B), Industry Canada.
- Обмеження шкідливих речовин — RoHS2.
- Державне схвалення — схвалено для використання урядом Великої Британії.
- Виробництво — підприємство, сертифіковане за ISO 9001:2015.
Підсумок
OmniTrax — це прихований дальнометричний рубіж виявлення, зібраний із небагатьох типів компонентів: контролер, два типи сенсорного кабелю, розв’язувачі, кінцеві навантаження й набір карт розширення. Один контролер закриває до 800 метрів рубежу; для довших периметрів контролери об’єднують у групи.
Три властивості визначають його роль в архітектурі.
Невидимість рубежу
Порушник не має орієнтира для планування подолання, а зовнішній вигляд об’єкта не змінюється.
Координата замість зони
Точність ±1 м переводить реагування з логіки «спрацювала ділянка» в логіку «ціль у точці», що напряму стикується з відеоспостереженням.
Економія на інфраструктурі
Сенсорний кабель одночасно є чутливим елементом, силовою лінією та лінією передачі даних — одна траса замість трьох.
Разом із тим це система, характеристики якої формуються разом із майданчиком: тип ґрунту, глибина закладання й відстань між кабелями визначають фактичний розмір зони виявлення. Тому проєкт починається не з вибору обладнання, а з обстеження ділянки — і саме воно дає вихідні дані для всього подальшого розрахунку.
